Certifikováno, aby odolalo přísným podmínkám prostředí

-Anti-reflexní & povrch proti znečištění minimalizuje energetické ztráty způsobené nečistotami a prachem

- Jediná solná mlha, amoniak & foukaná odolnost proti písku pro moře, farmu a poušť

prostředí

- Vynikající mechanické zatížení 2400Pa & zatížení sněhem 5400Pa

ELEKTRICKÉ ÚDAJE (STC)

Modelové číslo                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Jmenovitý výkon ve wattech-Pmax (Wp)       150           155             160               165         170

Napětí-Voc s otevřeným obvodem (V)               22.3         22.4           22.5               22.6       22.7

Zkratový proud-Isc (A)                   8,81         8,84           8,88               8,92       8,96

Maximální napájecí napětí-Vmpp (V)     18.3         18.5           18.6               18.7       18.8

Maximální proud-impuls (A)       8,20         8.40           8.60               8.80       9,00

Účinnost modulu (%)                           14.9         15.4           15.9               16.4       16.9

STC: Ožarování 1000 W / m², teplota článku 25 ° C, hmotnost vzduchu AM1,5 podle EN 60904-3.

ELEKTRICKÉ ÚDAJE (NOCT)

Modelové číslo                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Maximální výkon-Pmax (Wp)                 110,9         114,6           118,3         122,0         125,7

Napětí-Voc s otevřeným obvodem (V)                 20.7           20.8             20.9           21,0           21.1

Zkratový proud-Isc (A)                   7.15           7.18             7.21             7.24           7.27

Maximální napájecí napětí-Vmpp (V)       16.8           17,0             17.1           17.2           17.3

Maximální proud-impuls (A)         6,61           6,77               6,93           7,09           7,25

NOCT: Ozáření 800 W / m², okolní teplota 20 ° C, rychlost větru 1 m / s.

MECHANICKÝ   DATA

Solární články                                       Polykrystalický 156,75 × 156,75 mm

Konfigurace buněk                         36 buněk (4 × 9)

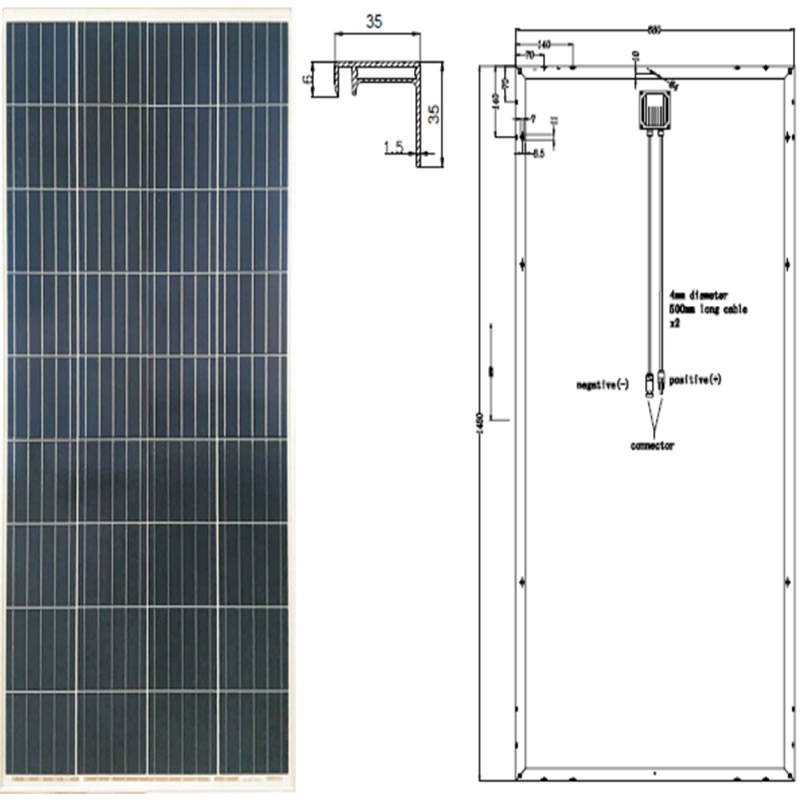

Rozměry modulu                       1480 × 680 × 35 mm

Hmotnost                                           11 kg

Superstrate                                     3,2 mm, vysoká propustnost, nízký obsah železa, tvrzené sklo ARC

Podklad                                         Bílá spodní vrstva

Rám                                               Eloxovaná slitina hliníku stříbrná eloxovaná typ 6063T5, stříbrná barva

J-Box                                               Potted, IP67, 1000VDC, 3 Schottkyho obtokové diody

Kabely                                             4,0 mm² (12AWG), délka 900 mm

Konektor                                       Kompatibilní s IP67 MC4

TEPLOTA & MAXIMÁLNÍ HODNOTY

Nominální provozní teplota buněk (NOCT)             45 ° C ± 2 ° C

Teplotní koeficient Voc                                   -0,32% / ° C

Teplotní koeficient Isc                                     0,05% / ° C

Teplotní koeficient Pmax                                 -0,39% / ° C

Provozní teplota                                               -40 až + 85 ° C

Maximální systémové napětí                                             1 000 V ss

Max. Pojistka řady                                                   15A

Omezení zpětného proudu                                                 15A

KONFIGURACE BALENÍ

Počet modulů na kontejner                           40 stop                 20 stop

Počet modulů na paletu                                 1600               700

Počet palet na kontejner                               2                     2

Rozměry krabičky (DxŠxV) v mm               800                 350

Hrubá hmotnost krabice [kg]                                         23                   23
