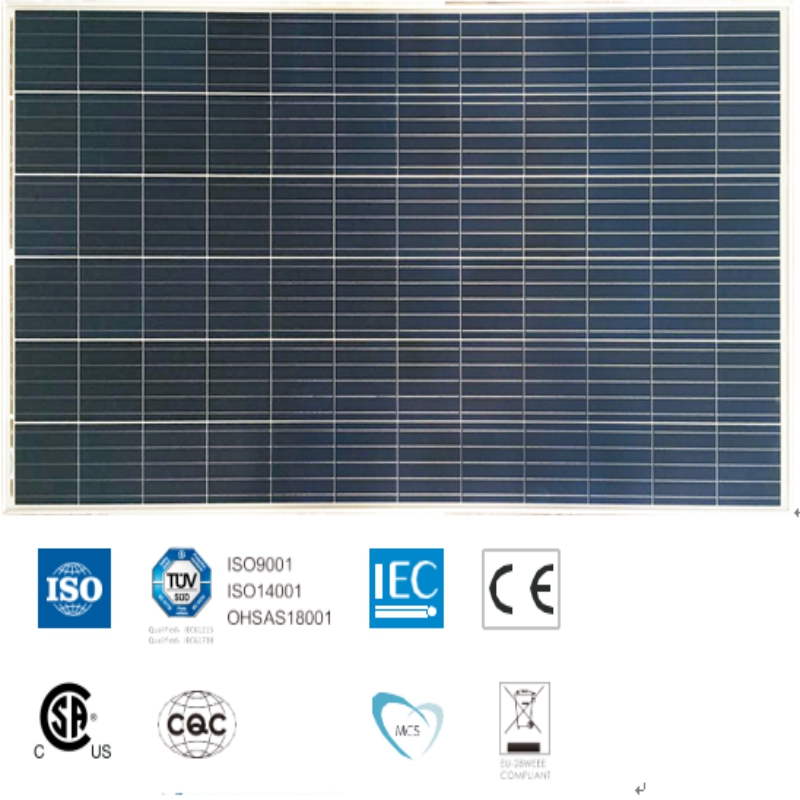

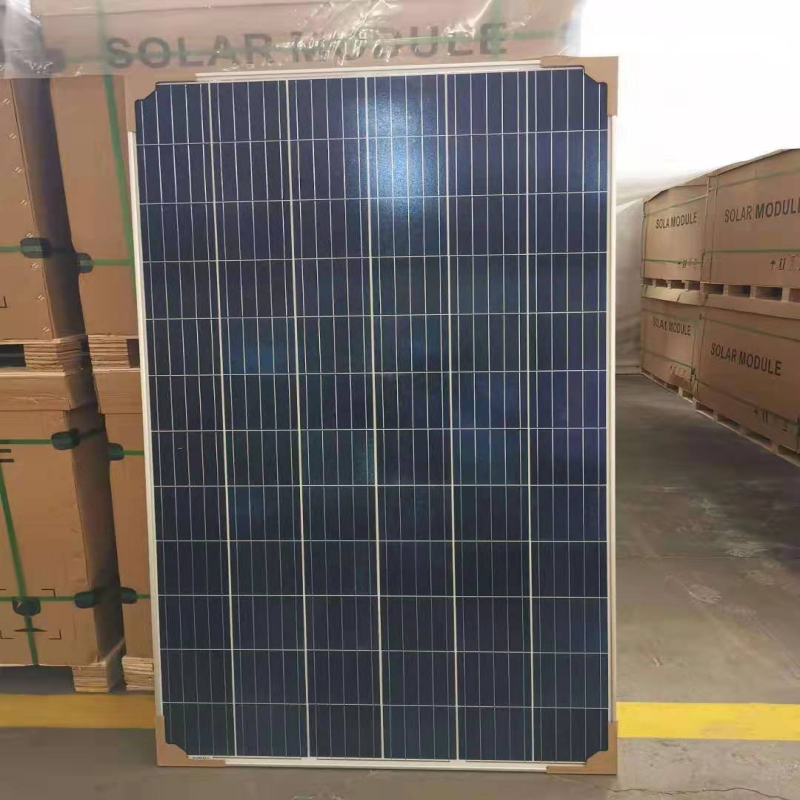

72   BUŇKA   POLYCRYSTALLINE   MODUL

320-340 Wp ROZSAH VÝKONU

1500VDC MAXIMÁLNÍ NAPĚTÍ SYSTÉMU

17,5% MAXIMÁLNÍ ÚČINNOST

ELEKTRICKÉ ÚDAJE (STC)

Modelové číslo                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Jmenovitý výkon ve wattech-Pmax (Wp)                     320                               325                               330                                 335                               340

Napětí-Voc s otevřeným obvodem (V)                           45.7                               46,0                             46.3                                 46.5                             46,8

Zkratový proud-Isc (A)                             9.15                               9,20                             9.25                                 9.30                           9.35

Maximální napájecí napětí-Vmpp (V)                 37.3                               37.7                               38.1                             38.4                             38.6

Maximální proud-impuls (A)                   8.60                               8,65                                 8.70                             8.75                             8.80

Účinnost modulu (%)                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC: Ožarování 1000 W / m², teplota článku 25 ° C, hmotnost vzduchu AM1,5 podle EN 60904-3.

ELEKTRICKÉ ÚDAJE (NOCT)

Modelové číslo                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Maximální výkon-Pmax (Wp)                     238,4                           242.1                             245,9                         249,6                         253.3

Napětí-Voc s otevřeným obvodem (V)                   42.5                             42.7                                 43,0                           43.3                             43.6

Zkratový proud-Isc (A)                     7,40                             7,44                                   7,49                         7,53                           7,57

Maximum Napájecí napětí-Vmpp   (PROTI)           34,0                             34.2                                   34.5                           34.7                           34.9

Maximální proud-impuls (A)           7.01                             7,08                                 7.13                         7.19                           7.26

  NOCT: Ozáření 800 W / m², okolní teplota 20 ° C, rychlost větru 1 m / s.

MECHANICKÉ ÚDAJE

Solární články                                             Polykrystalický 156,75 × 156,75 mm

Konfigurace buněk                                 72 buněk (6 × 12)

Rozměry modulu                             1956 × 992 × 40 mm

Hmotnost                                                 22 kg

Superstrate                                         3,2 mm, vysoká propustnost, nízký obsah železa, tvrzené sklo ARC

Podklad                                             Zadní list

Rám                                                 Eloxovaná slitina hliníku stříbrná eloxovaná typ 6063T5, stříbrná barva

J-Box                                                     Potted, IP67, 1500VDC, 3 Schottkyho obtokové diody

Kabely                                                   4,0 mm² (12AWG), délka 1200 mm

Konektor                                             Kompatibilní s IP67 MC4

TEPLOTA & MAXIMÁLNÍ HODNOTY

Nominální provozní teplota buněk (NOCT)                       45 ° C ± 2 ° C

Teplotní koeficient Voc                                             -0,32% / ° C

Teplotní koeficient Isc                                               0,05% / ° C

Teplotní koeficient Pmax                                         -0,39% / ° C

Provozní teplota                                                   -40 až + 85 ° C

Maximální systémové napětí                                                   1500 V ss

Max. Pojistka řady                                                     15A

Omezení zpětného proudu                                                   15A

OBAL   KONFIGURACE

                                                                            40 stop                                       20 stop

Počet modulů na kontejner                               648                                       270

Počet modulů na paletu                                       27                                         27

Počet palet na kontejner                                   24                                         10

Rozměry krabičky (DxŠxV) v mm                 1980 × 1130 × 1130                   1980 × 1130 × 1130

Hrubá hmotnost krabice [kg                                                   640                                         640

UPOZORNĚNÍ: PŘED POUŽITÍM VÝROBKU PŘEČTĚTE BEZPEČNOSTNÍ A INSTALAČNÍ POKYNY.
