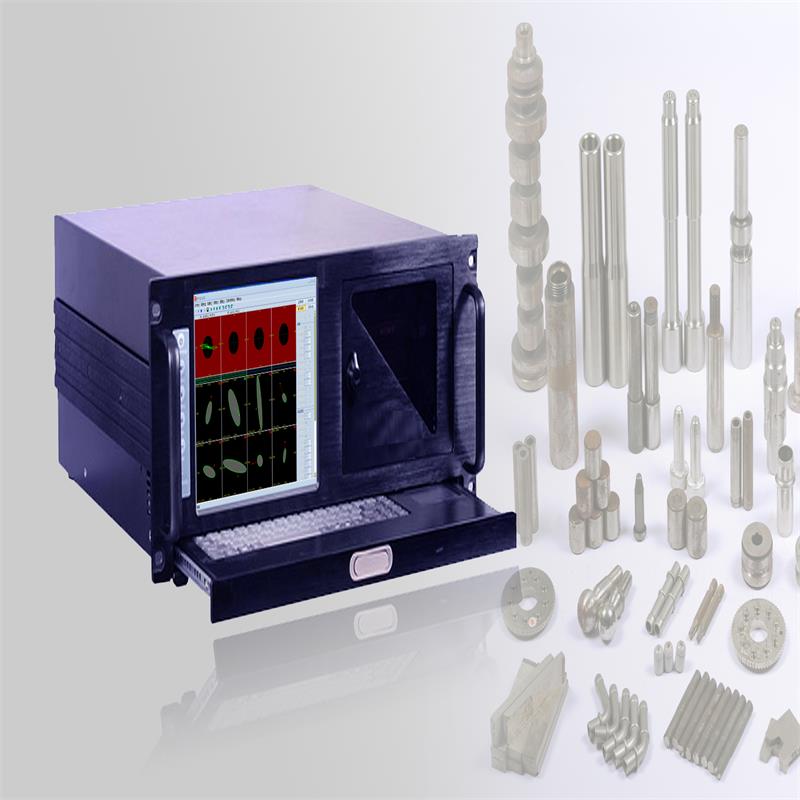

Inteligentní digitální třídicí přístroj na vířivé proudy

Nové třídění tvrdosti materiálu   Technologie vícefrekvencí   +   Vícekanálové tepelné zpracování

◆ Inteligentní digitální třídicí přístroj na vířivé proudy řady ERS6000 je zvláště vhodný pro třídění tvrdosti a testování materiálů automobilových / leteckých dílů při tepelném zpracování.

◆ Rychlé třídění tvrdosti materiálu, tepelné zpracování, pevnost v tahu, struktura, slinovací hustota směsí, nedestruktivní testování, žádné poškození dílů a materiálů. Skutečně realizujte 8frekvenční simultánní detekci, vyšší přesnost detekce, stabilitu a spolehlivost než jednofrekvenční detekce. Eliminujte možnost zmeškané detekce všech rozdílů.

◆ Nový softwarový algoritmus, lepší detekční výkon a vyšší poměr šumu k šumu než vrstevníci, neustálý vývoj softwaru a poskytování bezplatných softwarových upgradů na celý život.

◆ Má funkci jediného kanálu 8-kmitočtového třídění a může pracovat i při 8 frekvencích pro více kanálů současně.

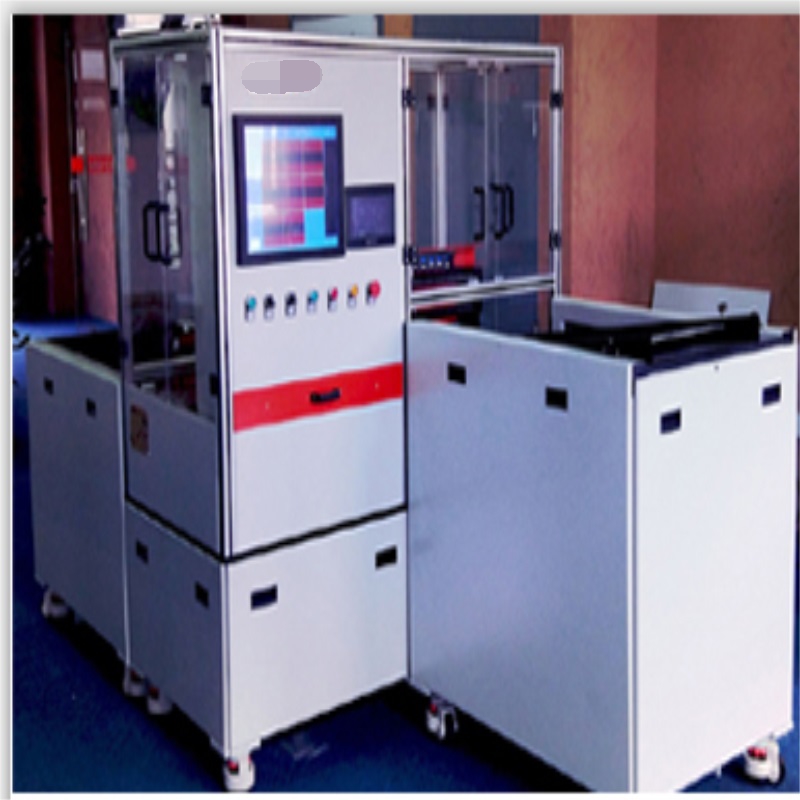

◆ Může přizpůsobit různé druhy sond podle požadavků zákazníka na testování. Může být ručně testován v laboratoři nebo integrován s automatickou hromadnou rychlou detekcí. Má mnoho druhů I / O datových rozhraní, dokáže realizovat funkce rychlé automatické detekce, automatického třídění, automatického alarmu, automatické statistiky atd.

◆ Výkonné softwarové funkce zahrnují ukládání parametrů, ukládání dat, analýzu zpráv, statistiky a další.

◆ Ovládání přístroje je jednoduché, rozumné a intuitivní.

◆ Jedním tlačítkem můžete rychle přepínat mezi čínštinou a angličtinou a rychle přizpůsobit balíčky s více jazyky.

8 Frekvenční třídění tvrdosti / materiálu / tepelného zpracování / rozdílu tvaru a dalších

Metoda detekce                                     Detekční množství       Známo v pořádku       NG         Nezjištěné položky NG

Metalografická analýza                                       2000                       1884             116

Obyčejný Single Detekce frekvence                     2000                       1884             81                       35

Vícefrekvenční detekce                                   2000                       1884             116

Technické specifikace

◆   Detekční kanál: 1-16 (udržitelné rozšíření 256 kanálů podle potřeby)

◆   Frekvenční rozsah: 10 Hz ~ 12 MHz, plynule nastavitelný; více nezávislých frekvencí, jediná frekvence, 8 frekvenčních možností (až 16 softwarových frekvencí na kanál);

◆   Systém je založen na vývoji WINDOWS a systém je neustále upgradován zdarma;

◆   Rozsah zisku: 0.0dB ~ 99.0dB plynule nastavitelný, krok: 0,1dB; jemné doladění, rychlé zvýšení / snížení;

◆ Poměr zisku: (X / Y) 0,1 ~ 10,0; plynule nastavitelné, jemné doladění, rychlé zvýšení / snížení;

◆   Poměr signálu k šumu ≥ 10 dB (až 30 dB);

◆   Fázová rotace: 0 ~ 360 ° plynule nastavitelné; Krokování: 1;

◆   Nastavitelná úroveň pohonu sondy (excitace): 1 až 16;

◆   Koeficient filtru ： 0-30000;

◆   Nastavitelný detekční rozsah, tj. Maximální měřená hodnota: 10 ~ 10000, krok 1;

◆   Hardwarový amplifikační faktor: 1dB ~ 32dB plynule nastavitelný, krok: 1dB;

◆   Více režimů buzení: DP / DI; lze konfigurovat pomocí diferenciálních, absolutních a různých vlastních sond.

◆   Funkce abnormální výstrahy sondy (model prohlížení)

◆   Rychlé digitální vyvážení;

◆   Režimy zobrazení plné čáry a zaslepení jsou flexibilní a volitelné;

◆   Koeficient slepého zobrazení: 1 ~ 400;

◆   Digitální filtrování: dolní propust (0 Hz ~ 2000 Hz) horní propust (0 Hz ~ 2000 Hz); pomocí jedinečné " digitální filtrování " účinně potlačit interferenční signál na místě, aby byla zajištěna přesnost a stabilita detekce;

◆   Stabilita: 16 hodin u003c2 dB;

◆   Užitný model má funkci přerušit signály koncového a koncového ocasu a účinně řídit koncovou mrtvou zónu koncového konce;

◆   Dobu trvání alarmu lze nastavit: 10ms ~ 60,000ms, stepping 1ms;

◆   Chybí míra: ≤0%, falešně pozitivní míra (chybně považována za nevyhovující produkt) ≤1%;

◆   Poskytovat přesné a včasné signály zpětné vazby vadným částem a provádět inkoustové značení, polohu označení, délku atd. (Vyžaduje periferní podporu);

◆   Automaticky zaznamenávat počet závad a jejich umístění;

◆   Se značením zpoždění, značením pevné délky, alarmem zpoždění a dalšími funkcemi;

◆   Flexibilní výběr interních a externích hodin

◆   Přesnost značení až ≤ ± 10 mm (vyžaduje periferní podporu, v závislosti na detekční rychlosti, požadavcích);

◆   Alarm v reálném čase na výstupu softwaru / hardwaru, vícenásobné režimy výstražných oken (kruhový, čtvercový, ve tvaru ventilátoru, vlastní typ), s alarmem, funkcí předběžného alarmu a mohou vydávat signály samostatně;

◆   Nastavení výstražné zóny s nerovnoměrnou amplitudou, asymetrickou fází;

◆   Více režimů zobrazení: impedance, časová základna, rozmítání AB, 8 kmitočtového třídění, analogový 3D displej (v závislosti na výběru modelu);

◆   S jedinečnou referenční linií alarmu časové základny, intuitivnějším zobrazením dat detekce.

◆   Lze uložit velké množství různých detekčních programů a testovacích dat;

◆   Funkce rozšíření signálu pro vířivý proud může měřit amplitudu, fázi a digitální hodnotu defektu;

◆   Výběr pozadí kartézského souřadného systému a pozadí polárního souřadného systému;

◆   Automaticky vytvářejí protokoly o zkouškách (včetně počtu zkoušek, zkušebního personálu, parametrů zkoušky, počtu průchodů a počtu neshod, atd.);

◆   Přepínání mezi čínskými a anglickými operačními jazyky jedním kliknutím, není třeba instalovat operační systém ani online nápovědu;

◆   Pracovní prostředí: Napájení: AC 220V / 110V;

◆   Pracovní teplota: 0 ° C ~ +45 ° C , skladovací teplota: -20 ° C ~ +50 ° C , relativní vlhkost: ≤ 85%;

◆   Rovina pro instalaci každého detektoru vad je: 550 × 1 000 mm2 a signální vedení může být buď boční stěna, nebo spodní.

◆   Velikost a hmotnost vzhledu: 500 * 500 * 260 mm (L * W * H), hmotnost: 5 kg. (bez displeje)

◆   Volitelný malý průmyslový typ ovládání, horizontální průmyslový typ ovládání, 5U průmyslový typ ovládání (s displejem)
