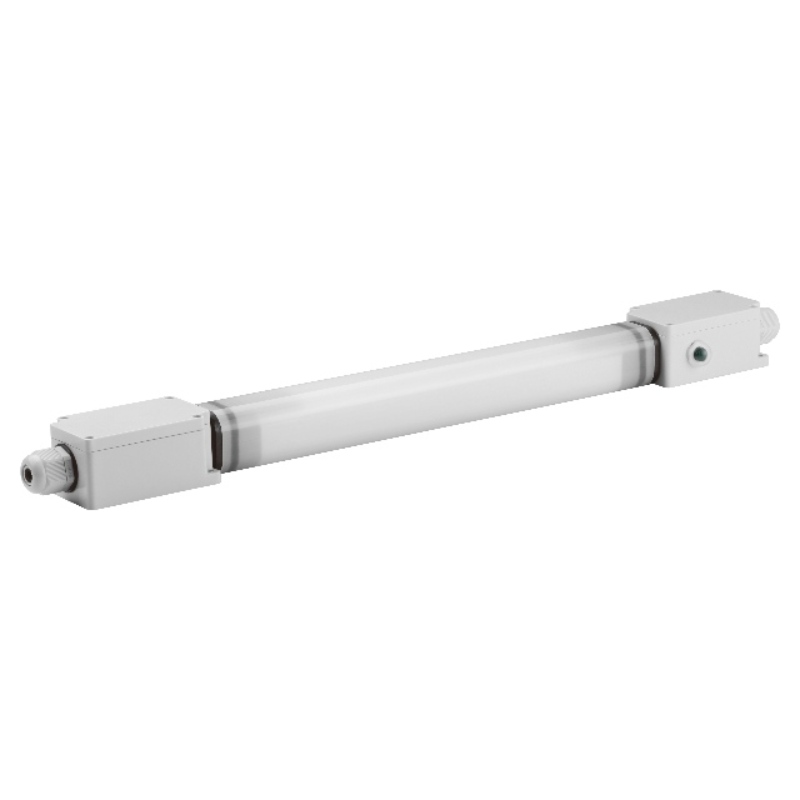

18490X-4   LINEÁRNÍ Nouzové zařízení

Typ                                     184900-4           184901-4             184902-4             184903-4

Jmenovité napětí                       120-277VAC 50/60 Hz

Jmenovitý proud                         0,04A                 0,05A                   0,06A                   0,07A

Jmenovitý výkon                           2W                   3W                       3,5 W                     4,0 W

Nouzový výstupní výkon     4,5W                 9W                       13,5 W                   18W

Výstupní napětí                       5-200VDC         10-300VDC           15-300VDC         25-300VDC

Výstupní proud                           1A (max.)

Výstupní proud střídavého ovladače       3A (max.)

Provozní frekvence                 320 kHz≥f≥50 kHz

Faktor síly                               0,50

baterie                                         Li-ion

Čas nabíjení                             24 hodin

Čas vybití                           > 90 minut

Nabíjecí proud                         0,168 A

Život                                     5 let

Nabíjecí cykly                           1000

Provozní teplota               0-55 ° C (32 ° F - 131 ° F)

Účinnost                                     80%

Abnormální ochrana

Přetížení, přehřátí, otevřený obvod, ochrana proti zkratu s automatickým resetem

Drát                                             0,5 - 1,5 mm²

EMC & FCC IC standard

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC část 15, ICES-005

Bezpečnostní standard

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 No.141

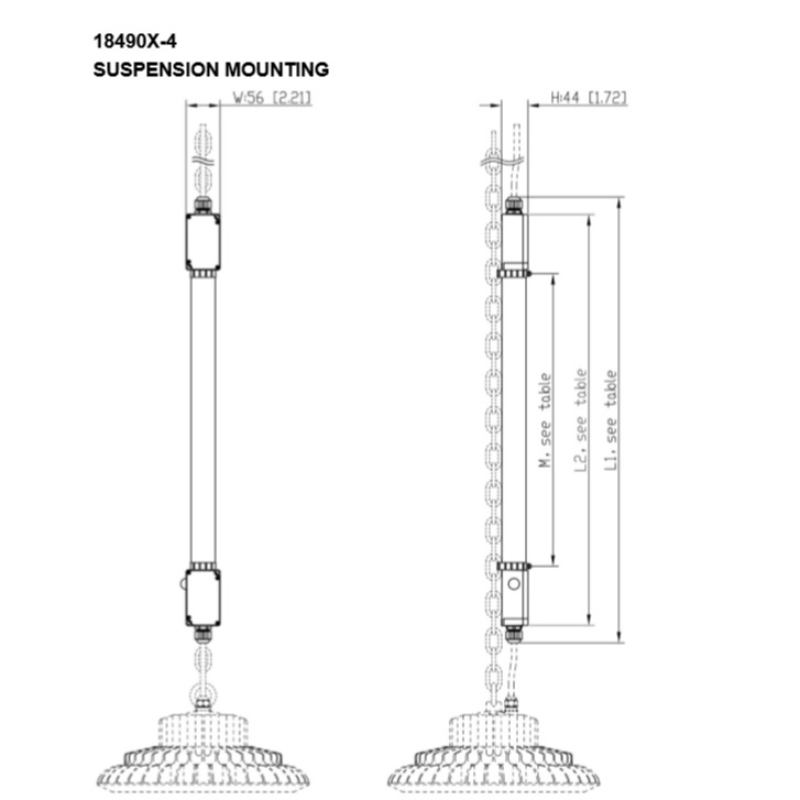

Meas. 18490x-4 mm [palec

184900-4: L530 ± 4 [20,87 ± 0,16] x W56 [2,20] x H44 [1,73] Upínací centrum: 460 [18.11

184901-4: L590 ± 4 [23,23 ± 0,16] x W56 [2,20] x H44 [1,73] Upínací centrum: 520 [20,47

184902-4: L675 ± 4 [26,57 ± 0,16] x W56 [2,20] x H44 [1,73] Upínací centrum: 605 [23,82

184903-4: L740 ± 4 [29,13 ± 0,16] x W56 [2,20] x H44 [1,73] Upínací centrum: 670 [26,38
