Inkoustová tiskárna Legend

POUŽÍVÁNÍ

Zařízení se používá při zpracování znakového tisku na PCB / FPC / IC / LED, které nahradilo tradiční sítotisk a poskytuje výrobcům PCB vysoce přesná, vysoce kvalitní a efektivní řešení výroby znaků.

CHARAKTERISTIKY

1. Vysoká přesnost: Přijměte speciální přesné vodicí moduly pohybu, řízení serva a technologii vícebodového polohování a kompenzace.

2. Vysoce kvalitní: tiskové znaky s vysokým rozlišením, vysoce kvalitní blok tisku, silná přilnavost

3. Vysoká účinnost: Díky vysoce výkonným systémům předběžného vytvrzování inkoustu UV umožňují čtyři tiskové technologie tiskové hlavy podstatné zvýšení efektivity výroby.

4. Uživatelsky přívětivý: Možnosti tiskové platformy pro různá tisková média, tiskový software je snadno ovladatelný, jednoduchý a snadno se učí.

5. Přizpůsobeno: Hardware a software jsou vyvíjeny samostatně, aby zvládli základní technologie a přizpůsobili přizpůsobená řešení zákazníkům.

TECHNICKÝ PARAMETR

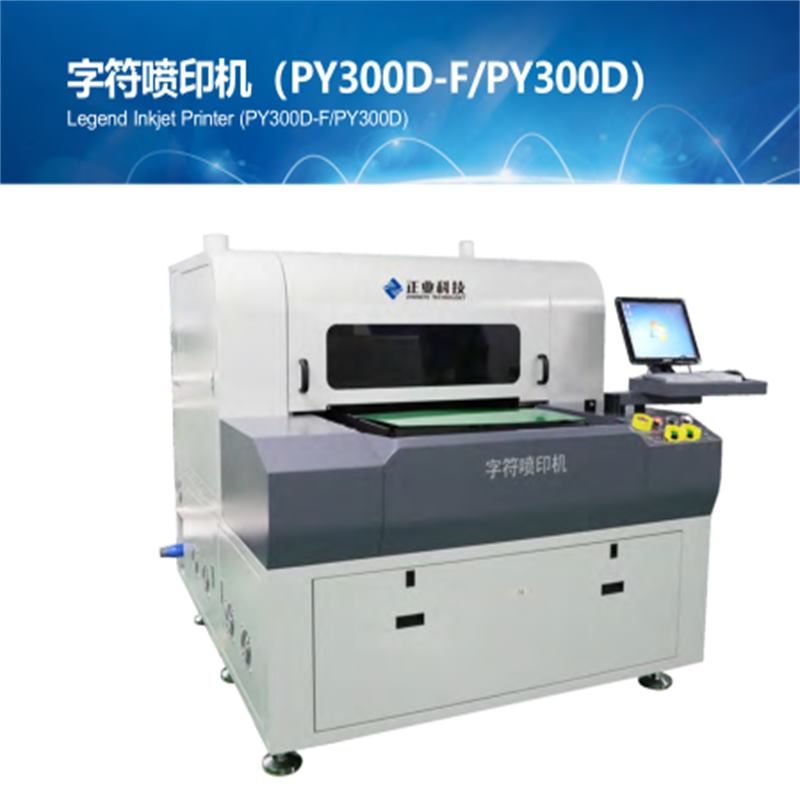

POLOŽKA                               PY300D-F                                       PY300D

Přesnost                                               Přesnost polohování: ± 38μm

                                      Opakovaná přesnost: ± 5μm

Kvalitní                           Rozlišení: 720 × 360 dpi ~ 1440 × 1440 dpi

                                      Minimální šířka řádku: 75 ~ 100μm

                                      Minimální výška znaku: 0,5 mm

Rychlost                     Velikosti: 400 × 250 mm / 16nʹʹ × 10nʹʹ Velikosti: 610 ×             560 mm / 24nʹʹ × 22nʹʹ Hromadná výroba: 260 stran / h Hromadná výroba: 150 stran / h Jemné rozlišení: 220 stran / h Jemné rozlišení: 120 stran / h

                              Poznámka: Dávka pro výpočet rychlosti tisku nezahrnuje dobu nakládky a vykládky; číslo             z

                              tisková hlavička: 1024i * 4.                 Objekty

        Velikost destičky: 730 mm   ×   621 mm (28nʹʹ

×                             24nʹʹ ) Tloušťka desky: 0,1 mm ~ 6 mm (4 ~ 236 mil) Rozměry 2050 mm × 1650 mm ×

                                        1650 mm

(L                       × W × H) Hmotnost

1450 kg Automatické načítání Řešení 1: Typ robotického ramene (může automaticky otočit talíř) a vykládání Řešení 2: Typ stohovače (Nelze automaticky otáčet talíř)
