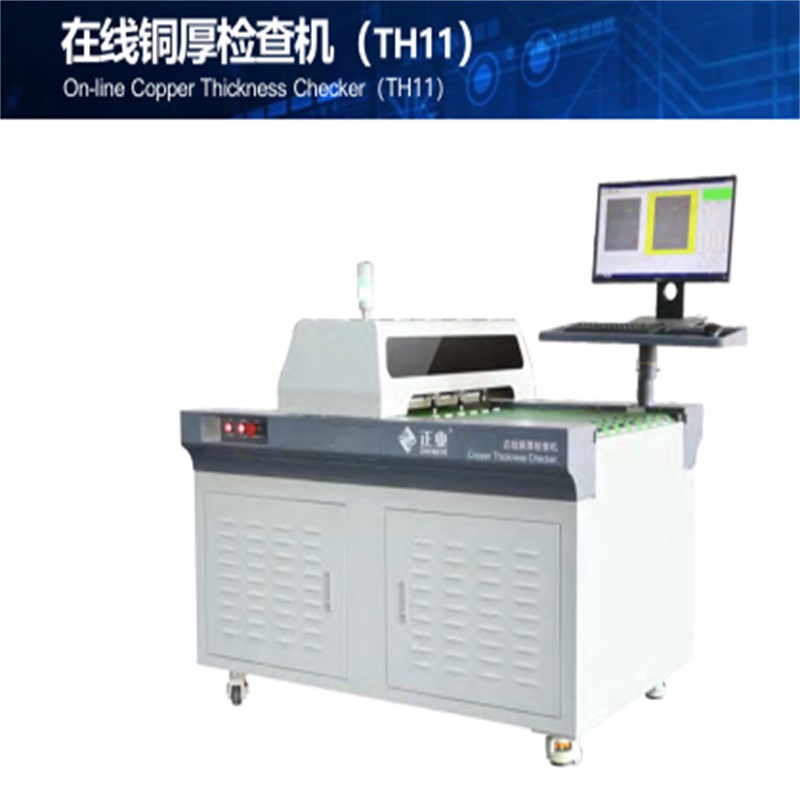

PCB   On-line kontrola tloušťky mědi (TH11)

POUŽÍVÁNÍ

On-line stroj pro kontrolu tloušťky mědi je vhodný pro měření tloušťky mědi na povrchu tvrdé desky, jednovrstvé a vícevrstvé desky plošných spojů.

CHARAKTERISTIKY

1. Připojte výrobní linku: monitorujte MES docking online a zabraňte výrobě vadných produktů;

2. Přesné údaje: zlepšení účinnosti testu a snížení počtu záznamů a chyb při testování;

3. Původní metoda určování polohy: patentovaný design, oboustranné měření;

4. Stabilní výkon: vybaven hostitelem fischer PC2 a měděnou sondou ERCU N;

5. Tloušťka zkušební desky: 0,050 - 12 mm, široký rozsah tloušťky použitelné desky;

6. Automatizace: může podporovat tři automatické nakládací a vykládací systémy pro snížení nákladů a zvýšení efektivity;

7. Testovací body lze snadno potvrdit vstupním souborem (typ souboru je k dispozici: Gerber nebo DRL).

TECHNICKÝ PARAMETR

POLOŽKA                                                                       SPECIFIKACE

Oblast měřící desky                                   200 mm × 220 mm - 650 mm × 620 mm

Tloušťka zkušební desky                                                   0,05 - 12 mm

Měřící rozsah mědi                                       0,1-120 um

Velikost testovací oblasti mědi                               > 10 mm × 15 mm

Testování přesnosti                                                               ± 5%

Měnič tloušťky mědi                       RYBÁŘ (MMS PC2 BU)

Sonda pro měření tloušťky mědi                             RYBÁŘ (PROBE ERCU N)

Účinnost testu                                           6 bodů: 6-9S / ks, 18 bodů: 10-13S / ks

Přesnost umístění testovacího bodu                                         ± 3 mm

Testovací bod                                         1. vstupní soubor (typ Dir) a najděte testovací body

2. vstupní soubor (typ Gerber) a najděte testovací body

3. Průměr 5 testovacích bodů nebo 9 testovacích bodů, které

lze nastavit pomocí softwaru

Rychlost platformy                                                       6m / min, 12m / min

Statistiky dat                                                                     Ano

Funkce sběrné desky                                                   Volitelný

Teplota pracovního prostředí                                     22 ± 3 ° C

Požadavek napájení                                                   AC220V 50 Hz

Přívod vzduchu                                                                   0,6 - 0,8 MPa

Napájení                                                                             2kW

Hmotnost                                                                           500 kg

Rozměr vzhledu (D × Š × V)                 1536 × 1245 × 1420 mm (plošina 900 mm)
