On-line systém testování vířivých proudů pro   Kombinovaný tažný stroj   ECN8002

Přehled projektu

Zákazníci vyrábějí tažné tyče převážně z barevných nebo železných kovů. Plánuje se instalace kombinovaného systému testování vířivých proudů on-line na kombinovaném tažném stroji a materiál OK / NG bude po testování tříděn podle výstupního signálu. Program bude navržen podle specifikací zákazníka a požadavků na testování. Skutečný design se liší od obrázků plánu, ale odchylka je   malý. Výkresy přezkoumání návrhu mají přednost.

1.1 Materiál je neželezný kov, který lze detekovat běžnou sondou.

1.2 Materiál je feromagnetický. Nerovnoměrná distribuce magnetického pole v materiálu vede k nestabilitě signálu detekce vířivých proudů. Detekce vířivých proudů je založena na technologii magnetického nasycení. Po detekci se demagnetizační zařízení použije k demagnetizaci (pokud je to nutné).

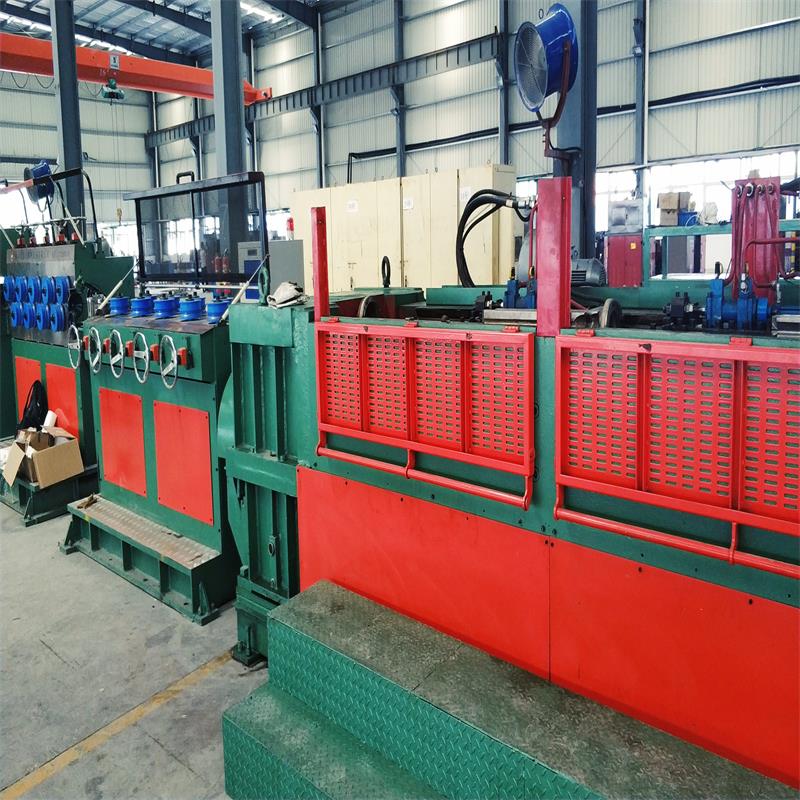

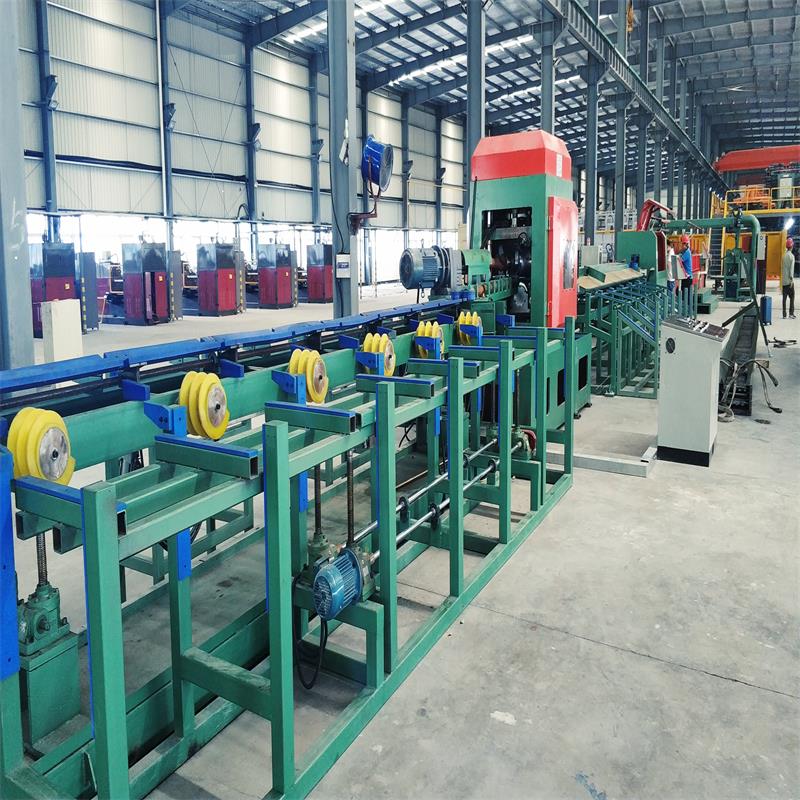

Výběr umístění instalace on-line platformy pro testování vířivých proudů pro kombinovaný tažný stroj:   kvůli vibracím polohy po střihu není možné instalovat testovací plošinu a otáčení tyče ve dvouválcové poloze není pro instalaci vhodné. Vzhledem k vibracím a rovnoměrné rychlosti je před stříháním instalován v poloze příčného a vertikálního vyrovnávání.

Řešení obtížnosti správného třídění po střihu:   prostřednictvím signálu stříhacího stroje, kodéru a dalších signálů může přesně identifikovat následující výtokovou lištu (po stříhání).

Další požadavky na pole:   systém detekce vad vyžaduje, aby stahovač přerušil signál mechanismu, signál kód rychlosti může být na výstupu do systému detekce vad, aby bylo dosaženo přesného třídění OK / NG po odříznutí. Počet fotoelektrických rozlišovacích prvků (mezi průtočnou tyčí a tyčí je zřejmá mezera) a signál upínacího kola lze použít k oddělení tyče po řezání.

Před odříznutím se ujistěte, že montážní poloha je v axiálním směru asi 600 mm, obvod skákání obrobku je v rozmezí ± 0,1 mm, hlava tyče by měla být zavedena ručně, aby nedošlo k porušení mechanismu sondy, a ocas by měl být oříznut ručně a po deformaci se vytáhl, aby nedošlo k poškození sondy.

Detekce informací o obrobku

Název detekčních objektů                   Trubky a tyče z neželezných kovů (neželezné kovy jako hliník a   měď), železné tyče atd.

Materiál                                         Neželezné kovy, železné kovy atd.

Dimenze                                       Specifikace: 8 mm

Šířka svaru                                     /

Délka                                             On-line detekce vady délky, řezací trubka nebo kotoučová pila po detekci vady

Ohybový stupeň                               1,5 mm / m (Z detekční stanice)

Kruhový titul                               Kruhová trubka ≦ 0,1 mm

Drsnost                                       Potrubní stěna a svar (s otřepy) ≦ 3,2, tyč bez vyčnívajících otřepů atd.

Tvrdost                                         Těžší

Rychlost detekce                               ≈ 60 m / min   (Rychlost detekce přístroje: 0,52 - 750 m / min)

Teplota detekční součásti             ≦ 80 ° C nebo normální   teplota

Požadavek na detekci a   Přesnost Standard

                                                                Výkonný standard detekce

Počet standardů                                         Název standardu                                                             Školní známka

GB / T 14480-2015             Nedestruktivní testovací přístroj       Vír   Proud   Testování   Zařízení                     /

GB / T   11260-2008                           Eddy Current   Zkušební metoda pro kulatou ocel                                           /

GB / T 29997-2013       Metoda testování vířivých proudů pro měď a   Měděné tyče a dráty z mědi                     /

Technické parametry systému

Název t Systém:   On-line systém testování vířivých proudů pro kombinovaný výkres stroj (Řada přesných třídění)

Typ: ECN8002

Detec Metoda:   Detekce typu Dual Channel Through Type (Absolute + Diferenciál)

Režim ovládání: automatický + manuální

Instrument and Probe: Nástroj s vířivými proudy; Dual Channel Digital High Intelligence Eddy Current Flaw Detector and Probe

Detekční platforma: Samostatně vyvinutá základní detekční platforma

Stručné představení detekce:

Upravte technické parametry a standardní vzorky detektoru vad podle požadavků na testování;

Upravte polohu sondy a sondy podle specifikace obrobku;

Systém detekce vad detekuje obrobek, alarmy a značky;

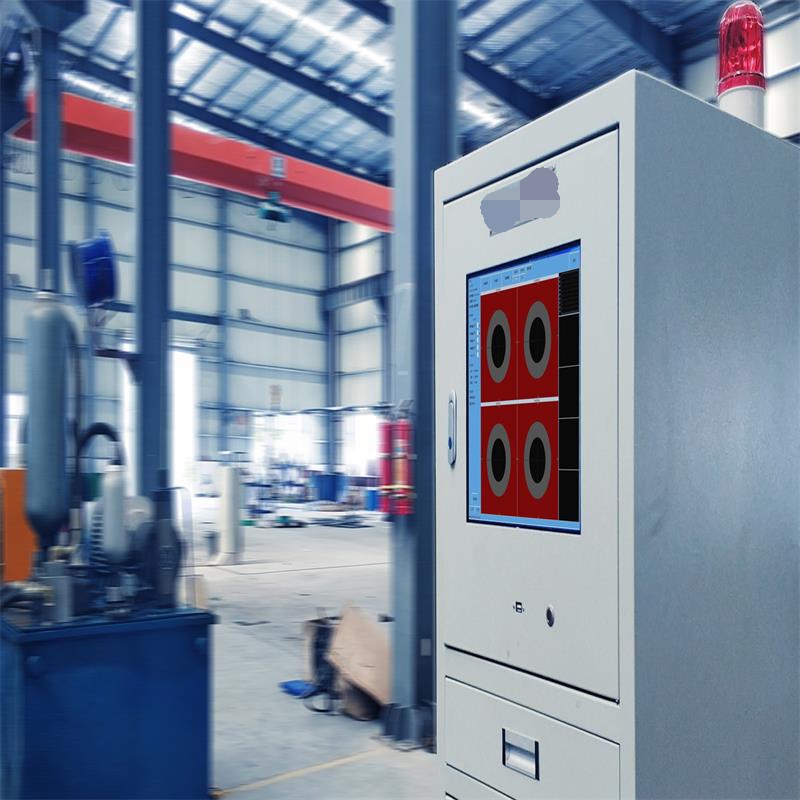

Zaznamenávání, ukládání a analýza dat jsou prováděny hostitelem detekce vad;

Signál OK / NG je na výstupu do třídicího systému;

Automaticky vytvoří zprávu o detekci vady;

Sonda může být rychle vyměněna. Doba výměny je kratší než 120S.

Důležité parametry systému

název                                                 Technický parametr                                   Poznámky

End Blind Area                                           ≦ 50m                                     V závislosti na zkušební rychlosti

Stabilita                                             Po 72 hodinách ≦ 2 dB                                   Zkušební vzorek

Přesnost tryskového tisku                               ± 50 mm                                             Zkušební vzorek

Omissive Judgment Rate                               0%                                                 Zkušební vzorek

Míra chybného hlášení                                       ≦ 2%                                                 Zkušební vzorek

Přesná rychlost třídění                                 100%                                                 Zkušební vzorek

Test rychlosti                       Rychlost detekce přístroje: 0,52 - 750 m / min                     Zkušební vzorek
