On-line systém testování vířivých proudů pro přímé svařované potrubí EFH1002

Přehled projektu

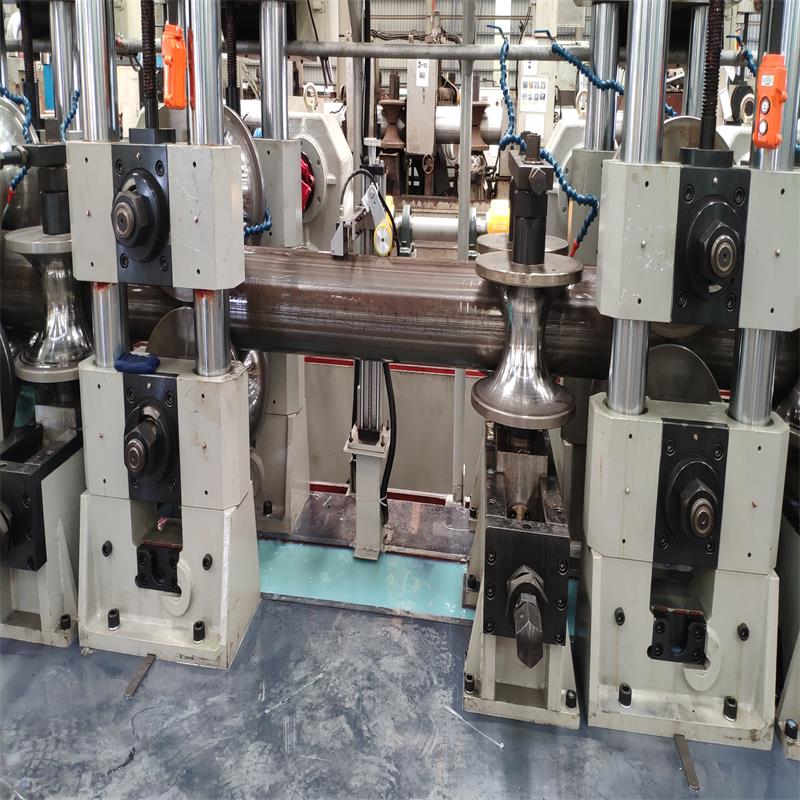

        Zákazníci vyrábějí   vysokofrekvenční svařování rovné   svařované trubky, které jsou vyrobeny z feromagnetických materiálů. V terénu je nainstalován on-line systém automatické detekce vad vířivých proudů.   Požadavky na zkoušky: k detekci příčných a podélných vad potrubí   a svařovat. Pro další testování oběma stranami je navrženo testovací schéma.

Detekce informací o obrobku

Název detekčních objektů                               Uhlíková ocel   Přímo svařovaná trubka (vysokofrekvenční svařování)

Materiál                                                       Kovové materiály jako feromagnetické materiály

Specifikace rozměrů                                     12–108 mm

Šířka svaru                                                   1-5 mm (plochý svar nebo otřep)

Délka                                                         On-line detekce

Ohybový stupeň                                           1,5 mm / m (Z detekční stanice)

Drsnost                                                   Kulatý povrch (zkosený konec bez konvexních otřepů) ≦ 3,2, ne   oxidové měřítko.

Tvrdost                                                     Těžší

Rychlost detekce                                           Doporučená rychlost přes 150 m / min   Nastavitelný

                                                                    (Rychlost detekce přístroje: 0,52 - 750 m / min)

Teplota detekční součásti                           ≦ 80 ° C nebo normální   teplota

Požadavek na detekci a   Přesnost Standard

                                                                Výkonný standard detekce

Počet standardů                                         Název standardu                                                               Školní známka

GB / T 14480-2015             Nedestruktivní testovací přístroj       Vír   Proud   Testování   Zařízení                         /

GB / T 7735-2016               Automatické testování vířivých proudů pro bezešvé a svařované ocelové trubky               Nejvyšší stupeň

                                            (kromě svařování pod tavidlem)

Technické parametry systému

Název systému:   On-line systém testování vířivých proudů pro přímé svařované potrubí

Typ: EFH1002

Metoda detekce: Detekce dvoukanálového sedla   (Absolutní + Diferenciální)

Režim ovládání: automatický + manuální

Instrument and Probe: Nástroj s vířivými proudy; Dual Channel Digital High Intelligence Eddy Current Flaw Detector and Probe

Detekční platforma: Samostatně vyvinutá základní detekční platforma

Stručné představení detekce:

Upravte technické parametry a standardní vzorky detektoru vad podle požadavků na testování;

Upravte polohu sondy a sondy podle specifikace obrobku;

Systém detekce vad detekuje obrobek, alarmy a značky;

Svařovací hlava   lze uzemnit nebo upravit   vypnutím během procesu;

Zaznamenávání, ukládání a analýza dat jsou prováděny hostitelem detekce vad;

Automaticky vytvoří zprávu o detekci vad.

Důležité parametry systému

název                                                 Technický parametr                                               Poznámky

End Blind Area                                             ≦ 50m                                                 V závislosti na zkušební rychlosti

Stabilita                                               Po 72 hodinách ≦ 2 dB                                               Zkušební vzorek

Přesnost tryskového tisku                               ± 50 mm                                                         Zkušební vzorek

Omissive Judgment Rate                               0%                                                             Zkušební vzorek

Míra chybného hlášení                                           ≦ 2%                                                           Zkušební vzorek

Test rychlosti                                     Doporučená rychlost přes 150 m / min                       Zkušební vzorek

                                        Nastavitelný   (Rychlost detekce přístroje: 0,52 - 750 m / min)

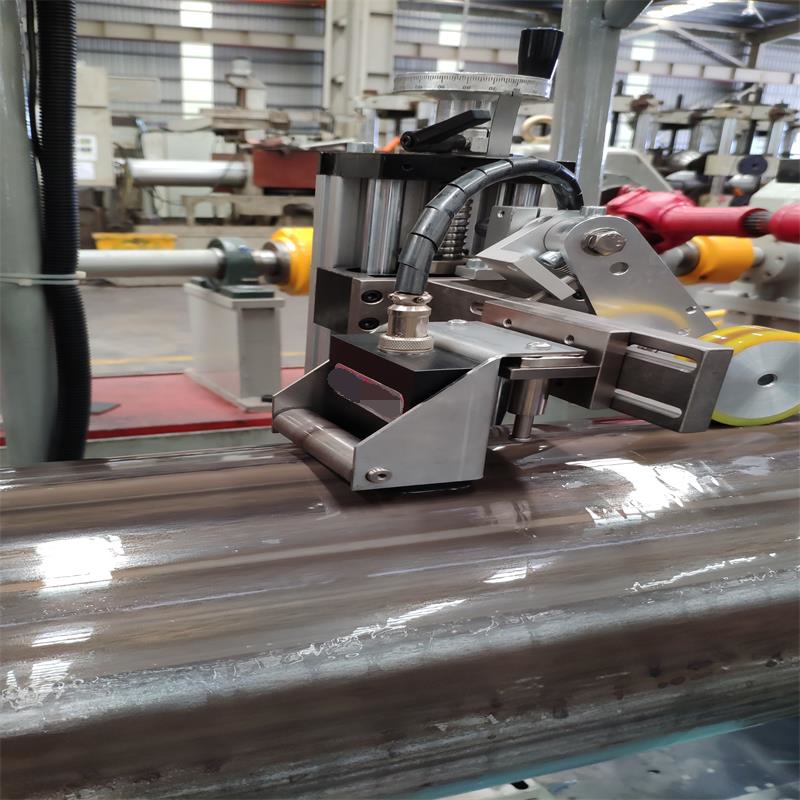

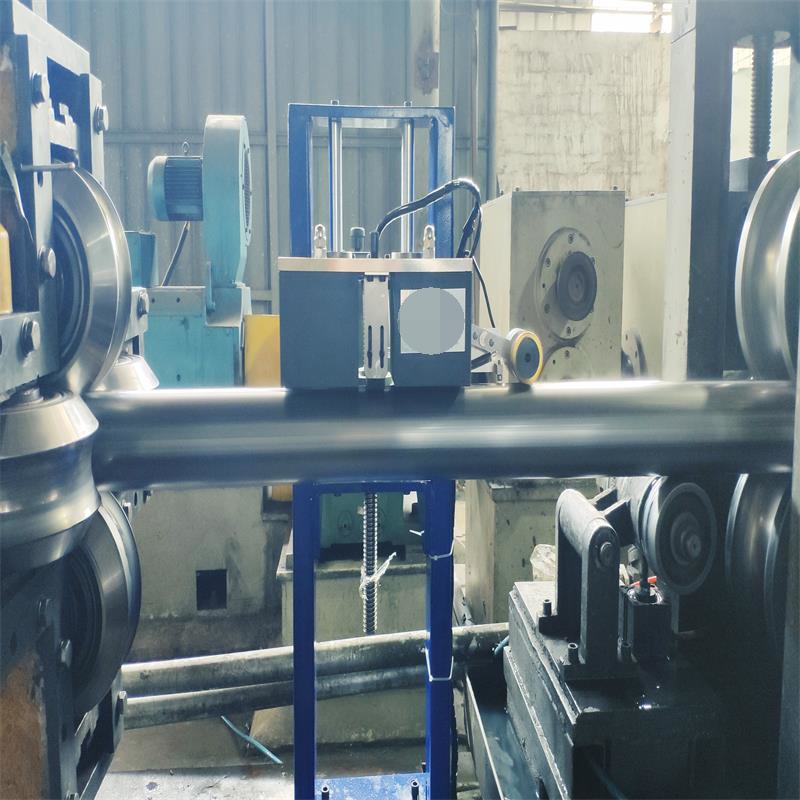

Princip zkoušek vířivých proudů s uloženým / sedlovým typem

Tento systém je   používá se pro vířivý proud   detekce uhlíkových ocelí, nerezových ocelí, mědi, hliníku a jiných neželezných a železných kovových trubek. Celý systém se skládá z pěti částí: detekční zařízení, detekční příslušenství, strojní zařízení, elektřina a pneumatika. Analýza impedanční roviny a technologie výstrahy s více amplitudovou fázovou oblastí se používají k realizaci automatické detekce defektů a výstupního signálu automatického třídění, výstražného a označovacího signálu.

Střídavý proud generovaný nástrojem vytváří vířivý proud na povrchu obrobku skrz detekční cívku a magnetické pole generované vířivým proudem zase ovlivňuje impedanci detekční cívky. Pokud jsou na povrchu obrobku defekty a materiál není spojitý, původní pole vířivých proudů bude zničeno a impedance detekční cívky bude změněna. Přístroj se vrací zpět k měřicí sondě. Elektrický signál změny impedance je zpracován pro realizaci automatické detekce defektů.

Obecný popis systému

Online systém zahrnuje: inteligentní digitální dvoukanálový detektor vad, přizpůsobené detekční zařízení, sondu, poplašný systém, označovací systém, upravený originální detekční software, automatický řídicí modul (integrace), přizpůsobený stínící kabinet a další standardní příslušenství.
