PCB Online Hole Checker (JK5200 / JK8000)

Datum vydání:2019-08-24 13:59

Pět výhod výrobků

  • Přesné: Přijetí vysoce přesného skenovacího systému CIS, technologie automatického určování polohy, zpracování obrazu a detekce.
  • Efektivní: Je-li vybaven třídicím zařízením pro vícekanálové kanály a malými částmi destiček, je podporována vícekanálová simultánní detekce.
  • Standardní stroj dokáže detekovat obě desky současně: 3 a 6 kanálů lze přizpůsobit současně.
  • Charakteristika: S funkcí údržby sítě může použít několik terminálů pro synchronní prohlížení informací o vadách desky NG a rychlou opravu desky NG.
  • Charakteristika: S funkcí údržby sítě může použít několik terminálů pro synchronní prohlížení informací o vadách desky NG a rychlou opravu desky NG.

Detaily produktu

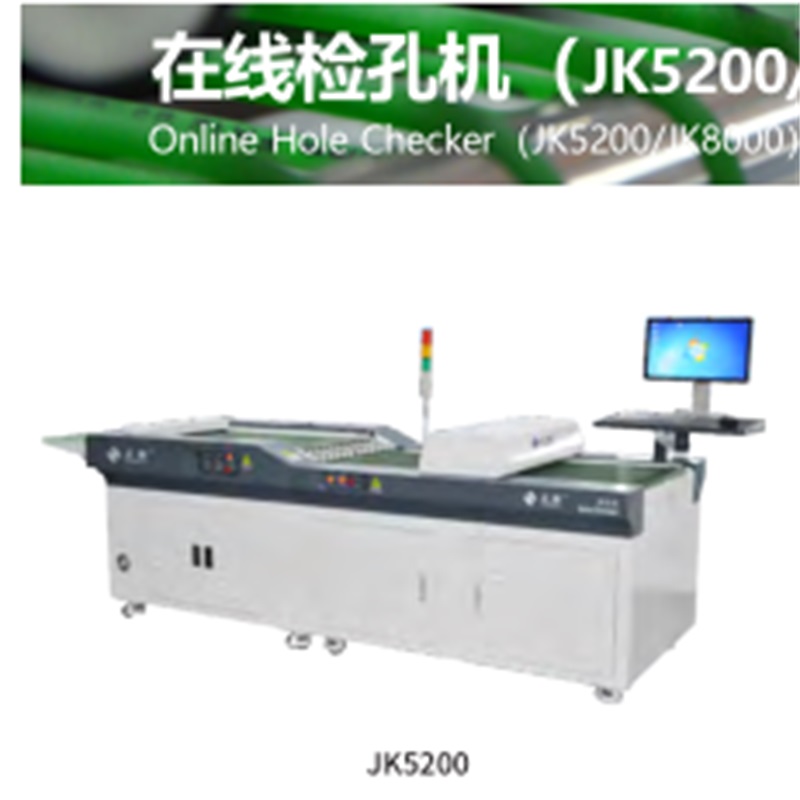

PCB   Online kontrola díry (JK5200 / JK8000)



POUŽÍVÁNÍ

Kontrolní otvor se používá hlavně pro kontrolu kvality vrtání a analýzu desky na vrtání desek plošných spojů a hotových desek.

Vady, jako je nedostatek otvorů (netěsné otvory pro vrtání a zasunutí), více otvorů, vnitřní otřepy, velké otvory, malé otvory, délka, šířka, úhel a další nepravidelně tvarované otvory vrtné desky a hotové desky, a zařízení pro klasifikaci NG / OK je stanoveno automaticky.

CHARAKTERISTIKY

1. Přesné: Přijetí vysoce přesného skenovacího systému CIS, technologie automatického určování polohy, zpracování obrazu a detekce.

2. Efektivní: Je-li vybaven třídicím zařízením pro vícekanálové kanály a malými částmi destiček, je podporována vícekanálová simultánní detekce; standardní stroj dokáže detekovat obě desky současně: 3 a 6 kanálů lze přizpůsobit současně.

3. Charakteristika: S funkcí údržby sítě může použít několik terminálů pro synchronní prohlížení informací o vadách desky NG a rychlou opravu desky NG.



TECHNICKÝ PARAMETR

POLOŽKA                                                 JK5200                                                         JK8000

Ztlumit   Délka                 Skenovací stroj + třídicí zařízení: 3510 mm               Skenovací stroj: 1550 mm

                                        Bez třídicího stroje: 1530 mm

Šířka                                               1160 mm                                                         1280 mm

Výška                                               1050 mm                                                         1520 mm

CIS                                                                             Kontaktní obrazový senzor

Světlo                                                                       Bar červený LED světelný zdroj

Maximum   Průměrový poměr                                                         25: 1

Měřitelná tloušťka                     0,3 mm ~ 10,0 mm, vzorky o tloušťce menší než 0,3 mm se předloží ke vzorku

                                                      potvrzení.

Velikost destičky                                   Šířka: 80 ~ 650 mm                                             Šířka: 80 ~ 800 mm

          Délka: 100 ~ 650 mm                                           Délka: 100 ~ 800 mm

Rozsah velikosti pórů                                                         Φ 0,10 mm ~ Φ 10 mm

Min

Děrovací otvor                                                                     0,1 mm

Maximální počet

Otvory v testované desce           500 000 (kulatá díra)                                           800 000 (kulatá díra)

Měření rychlosti                           (Byly k dispozici čtyři převody měřené části snímání rychlosti): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. Vrtací deska je až 6,5 m / min.

Opakujte přesnost                                                                   ± 30μm

(kulatá díra)

Opakujte přesnost                                           Sloty: ± 75μm; Nepravidelné otvory: 150μm

(nekruhový otvor)

Přesnost clony                                                 ± 20μm (clona u003c1 mm)

  (kulatá díra)                                                         ± 30μm (4 mm > clona > 1 mm)

                                                                              ± 40μm (clona ≧ 4 mm)

Obsah detekce                   Chybějící díra (netěsné otvory, otvory pro zátky), otvory (vícenásobné vrtání, dělení), cizí těleso

                                                        uvnitř děr, velké díry, malé díry; délka, šířka, otřep díry „jednoho“ typu a

                                                        další vady nepravidelných děr, délka desky, šířka a velikost atd.

Číslo kontrolní linky                       Standardní stroj: jednořádkový, 2řádkový; (nad 3 řádky, zeptejte se samostatně)

Počítač                                                   Průmyslový počítač s elektrickým mozkem, CPU: řada i5;

              Paměť: 8G; Pevný disk: 1T; Operační systém: windows7 × 64

Napájení                                                         Výkonové skenovací a třídicí zařízení: 2kW;

      Žádné třídicí zařízení: 12kW

Operační prostředí                                           Teplota: 20 ° C -40 ° C

                                                                              Vlhkost: 40 % -70%

            V prostředí není žádný kyselý základní plyn.

      Požadavky na výrobní desku: suchý, bez kyseliny / zásadité

      kapalina (aby se zabránilo korozi zařízení)

        Zařízení vyžaduje pro vzdálené připojení k internetu   diagnóza.

Požadavky na zkušební desku: stupeň deformace zkušební desky nesmí překročit 0,75% diagonální čáry IPC. Po omytí vysokým tlakem a usušení budou výsledky zkoušky ovlivněny, pokud povrch desky není čistý.
