Všeobecně se věří, že existuje potřeba lepší korelace mezi litím a mikrostrukturou Ni- superslitiny Dobře.

Obecně jsou mikrostruktura a vlastnosti odlitků z investic ovlivněny těmito parametry:

První.   Supertepla tekutého kovu.

Dva.   Teplota proudění

Tři.   Teplota skořápky

Čtyřko.   Teplota kovové formy (MME)

Pětka.   Doba potřebná k dosažení bodu MME

Šestka.   Míra chlazení při tuhnutí

Hlavní zjištění vlivu proměnných zpracování lití na mikrostrukturální funkce mohou být

v následujících bodech: :

Velikost zrna

Vzhledem k tomu, že všechny vlastnosti lití jsou ovlivněny velikostí zrna, výběr optimálních procesních proměnných,

na základě těchto úvah se zdá být zásadní.

U Ni-base superslitin IN-100 se ukázalo, že velikost zrn se zvyšuje při proudění teploty a/nebo plísně.

teplota, s účinkem proudění teploty výraznější.Zrna jsou podporována v

tloušťky, jakož i zvýšené vakuové hladiny, wher&main35; 101, neboť účinek počtu kabátů je zanedbatelný

Dobře.

Pro investice odlity IN713LC superlegie, nízká teplota před teplem plísní vykazuje lepší kontrolovatelnost na zrnech

velikost v porovnání s variací teploty proudění, wher&main351;101,protože na rozdíl od regulace velikosti zrna vysoká předehřátí plísní

teplota vede k lepší kontrolovatelnosti rovnoměrnosti zrn Dobře.

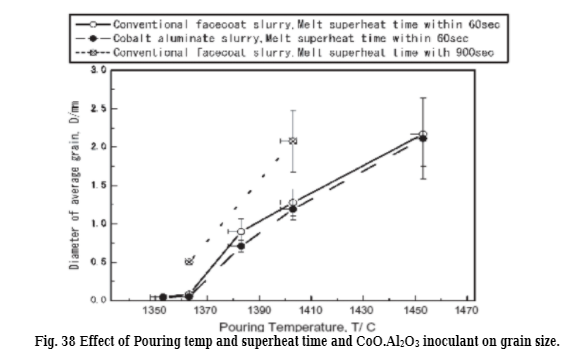

Vliv proudění teploty a přehřátí na velikost zrn je uveden v Fig. 38.

Stejně jako superhrdinové čas je   zvýšení velikosti obilí, stejně jako zvýšení teploty proudění.Bylo zjištěno, že velikost zrna je mírně

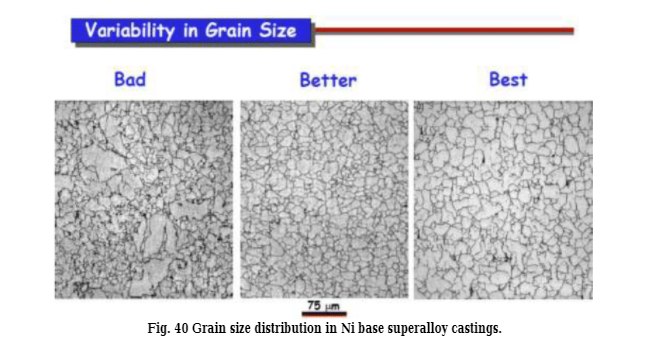

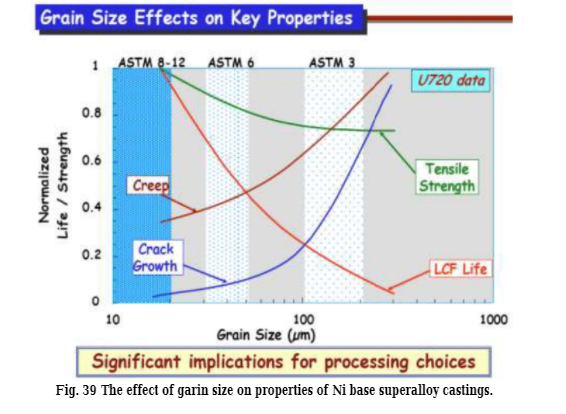

ovlivněn variací obsahu inokulantůCoO.Al 2 O 3 ) Dobře.   Čísla 39 a 40   ilustrujte účinek zrna

velikost na vlastnostech odlitků z nerezových slitin.

Mikropórovitost a hustota rozložení ramen (DAS) Variace v DAS na IN-100 sledovat trend podobný velikosti zrna, s teplotou plísně hraje více významnou úlohu při určování DAS, než je teplota proudění a úroveň vakua.Vliv na   počet krycích pláště na DAS je zanedbatelný.

Mikroporozita investiční lité turbínové kotouče z IN-713LC superlegie klesá s poklesem sekundárního dendritu

rozpětí paže (SDAS).Bylo prokázáno, že Inokulant má určitý účinek na snížení porézního obsahu, zejména t vysoké teploty plísně.Porozita existuje na hranicích zrn a mezidendritických oblastech.Protože SDAS je mnohem lepší než

velikost zrn, obsah poréznosti byl považován spíše za 8220;vážení průměrného oblouku 8221; míra SDAS než zrna

velikost.Teplota Moldavska má velký vliv na obsah poréznosti, protože plíseň

teplota ovlivňuje chladicí rychlost lití, a tudíž i její SDAS.Když teplota plísně je vysoká a

SDAS je poměrně velký, rafinace velikosti zrn snižuje 8220;efektivní výplní 8221; SDAS a proto r zkvalitnění

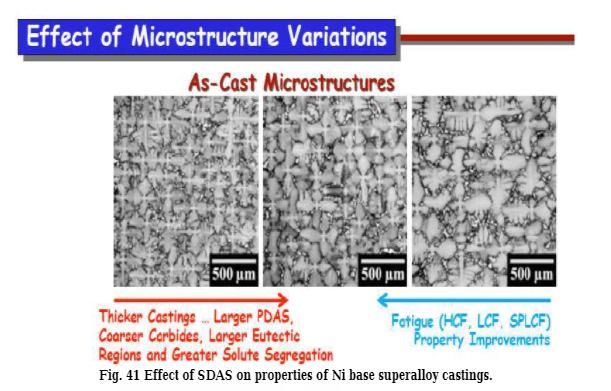

obsah poréznosti.SDAS ovlivňují vlastnosti odlitků z nerezových slitin, jak je uvedeno v Obr. 41 Dobře.
