1.0 ÚVOD

HDMI do konvertoru signálu CVBS, který převede HDM videosignál nebo audio signál na kompozitní video signál AV (CVBS) a audio signály FL / FR a HDMI.zatímco podporuje postranní signály systému DVI.Pomoci uživatelům převést vysokou kvalitu HDMI video signálu do normálního CVBS signálu (standardní definice 480i, 576i,).Takže, že může hrát na TV, VHS VCR, DVD rekordéry, atd. Podpora NTSC a PAL dva TV formát.

2.0 FEATURES

První.Hardware konverze, plug a play bez jakéhokoliv softwarového ovladače

Dva.Kompatibilní HDMI1.3

Tři.Podpora NTSC a PAL dvou standardních TV formátů

Čtyřko.Jeden vstup HDMI, jeden výstup AV, jeden stereo výstup

    Vstupy: HDMI x 1

    Výstupy: CVBS x 1; L / R x 1 HDMI x 1

Pětka.vstup HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz

Šestka.kompatibilní s DVI módem 800&_;120;600,1024x768,1280&Z35;120;720,1280&1280& Up.

Sedmička.Podpora protokolu HDCP, podpora HDMI 1.3

Osmička.CVBS výstup: 480I, 576I

Devět.Audio výstup: L/R kanály

10.HDMI VÝSTUP: BYPASS HDMI

11.Rozměry 65306;100mm(W)x102mm(D)x 25mm(H)

3.0 PŘÍSLUŠKY NA BALENÍ:

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

1.HDMI TO CVBS/HDMI CONVERTER----

2.User manual-------------...------1PCS

3.Power service-------------...

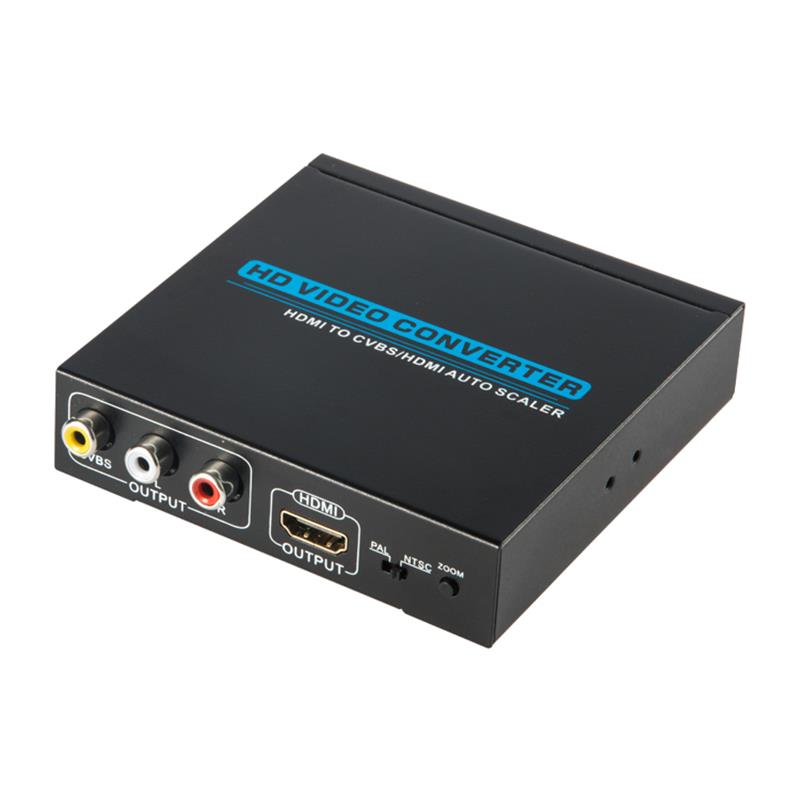

4.0 POPIS PANEL

DC 5V: DC 5V vstupní port

LED: Energetický ukazatel

Vstup HDMI: vstupní port HDMI

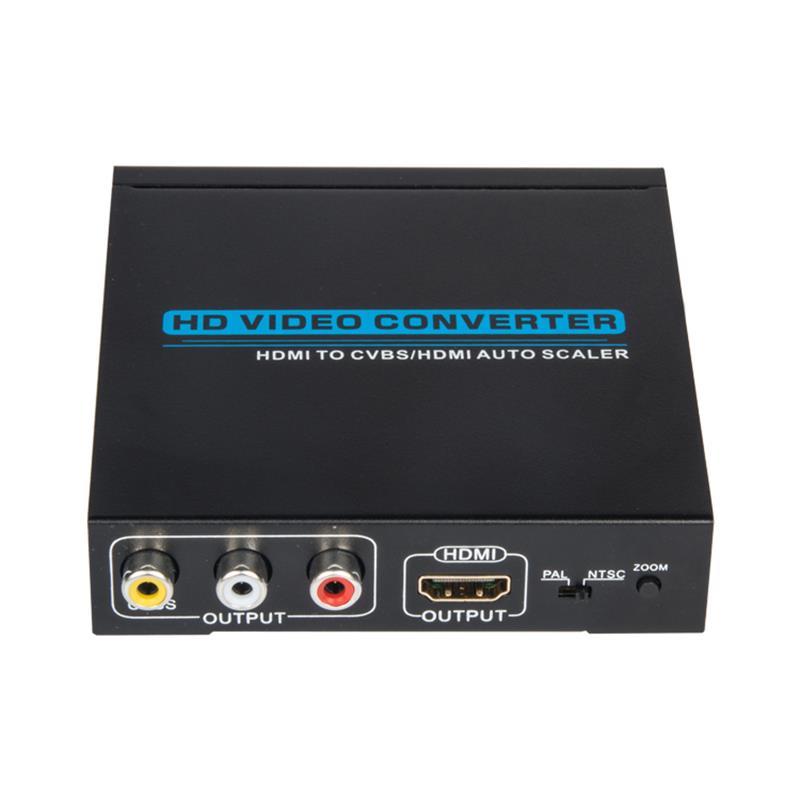

A/V V ÝSTUP: Připojte TV nebo video přehrávač, se kterým   CVBS rozhraní(NTSC/ PAL k dispozici)

Výstup HDMI: Připojení HD TV

PAL / NTSC: PAL a NTSC standard format selector switch

Tlačítko ZOOM: změnit velikost obrázku na displeji obrazovky

5.0 OBLASTI POUŽITÍ

A. Civilní průmysl: set-top boxy, XBOX360, PS3, high-definition players.

B. Průmyslový sektor: kamera s vysokou definicí, videokamera, s touto společnou   zobrazovací zařízení bude místo velké obrazovky HDMI televizní monitory, do   snížit náklady a prostor.
