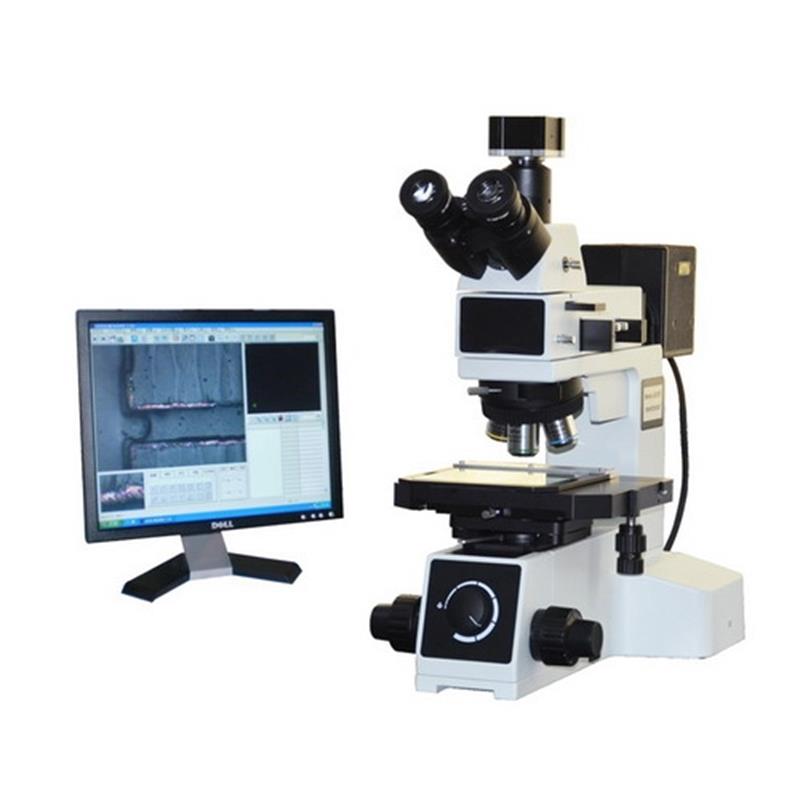

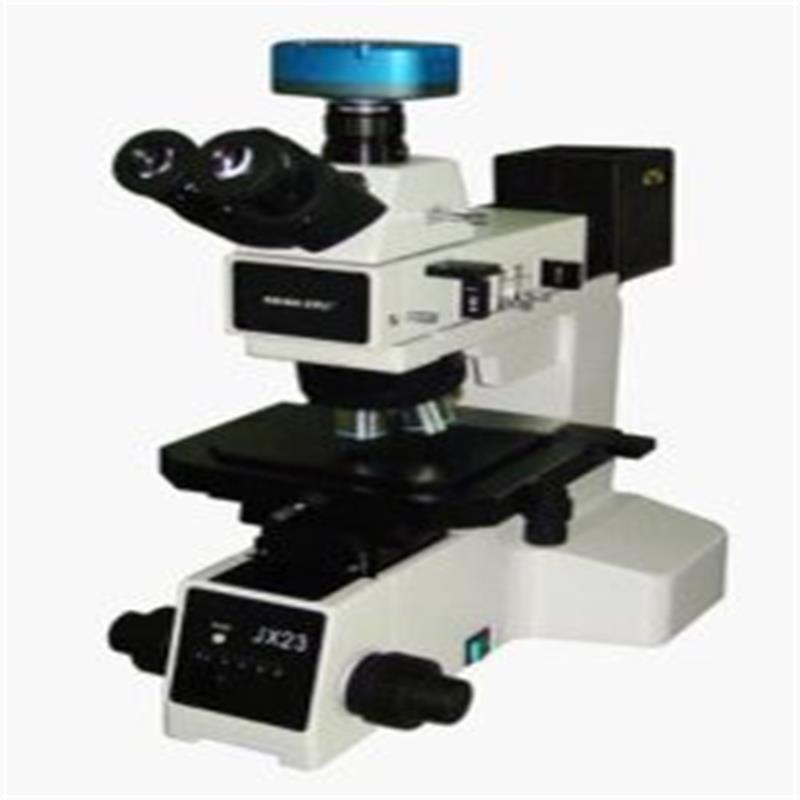

PCB   Metalografický mikroskop (JX22 / JX23-RT)

POUŽÍVÁNÍ

Používá se pro měření a analýzu malých objektů, jako jsou IC komponenty a mikroskopie.

CHARAKTERISTIKY

1. Optimální optická cesta pro zajištění nejlepších zobrazovacích efektů.

2. Vlastní software lze přizpůsobit vašim požadavkům.

3. Uživatelsky přívětivý software, snadno dosažitelné přesné měření a analýza délky, plochy, poloměru, osy, úhlu a dalších souvisejících rozměrů.

4. Schopnost fotografovat, měřit a jednoduše ukládat.

TECHNICKÝ PARAMETR

POLOŽKA                                             JX22                                           JX23-RT

Hlavní tělo                                                           Vzpřímený

Optické zvětšení                 50x ~ 600x                         50 x 500 × (1 000 x volitelné)

Elektronické zvětšení             90x ~ 1150x                                 90x ~ 900x

Oční čočky (široký pohled)                                           10X

Polní čočka (Achromatic)                 5X, 10X,                               5X, 10X, 20X,

                                                    40X, 60X                             50x (100x volitelné)

Dark Field                                         Ne                                   Ano (Může měřit zelený olej)

Systém osvětlení             Spouštěcí osvětlení 6V20W, nastavitelné             Spouštěcí osvětlení 6V100W, nastavitelný halogen

                                    halogenový jas s účinkem od           jas s efektem polarizátoru.

                                    polarizátor.

CCD model                                     WD-300C, WD-300C2 / TCC-2.0CL

CCD kamera                                               3 000 000 megapixelů

Přesnost                                                           ± 0,0006 mm

Zvláštní vlastnost                                           Zkouška velikosti kovového zrna
