Děkujeme za nákup našeho produktu.Pro zajištění bezpečnosti a mnohaleté\\'35;39; bezproblémový provoz výrobku, Před použitím tohoto výrobku si prosím pečlivě přečtěte manuál.

1.0 POPIS

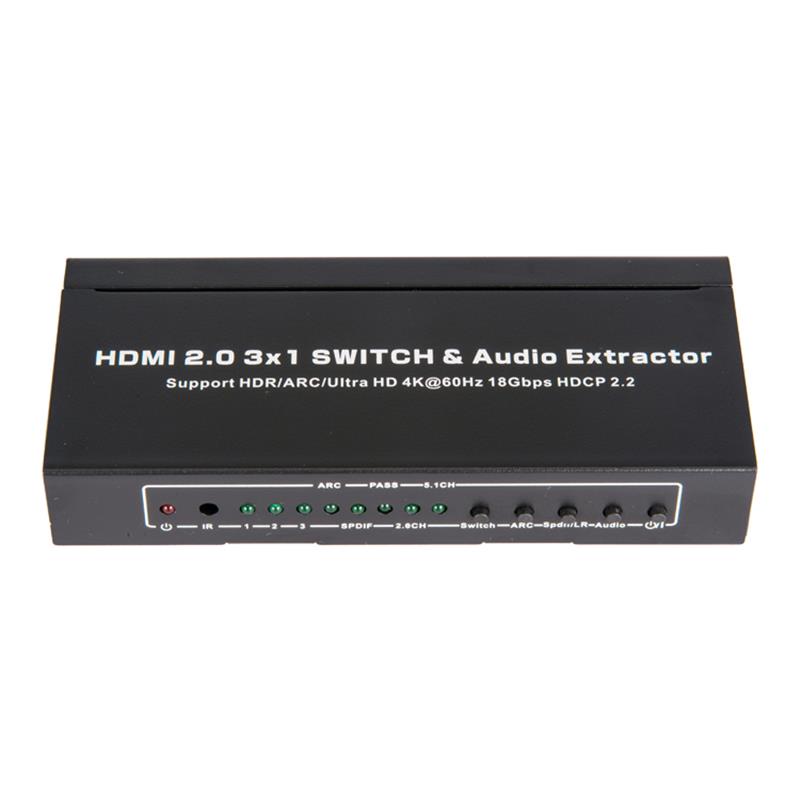

Zařízení je jedním z mnoha portů HDMI Audio Extractor s podporou HDR, ARC, 3D a 4KX2K, které mohou snadno přepnout více HD Zdroje nebo jeden MHL chytrý zdroj na jeden HD Display.Také některé z vstupních zdrojů podporují audio extrakt pomocí SPDIF a LR audio výstupního kanálu.Switcher podporuje funkci ARC, která dokáže vrátit TV audio zpět do AV přijímače.

2.0 FEATURES

První.Vstup: HDMI x 3(HDMI/MHL 1 přístavní podpora MHL).

Dva.Výstup: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

Tři.Přepínání se provádí automaticky, pokud je signál přítomen na portech;

Čtyřko.Soulad s HDMI2.0, HDCP2.2 a DVI 1.0;

Pětka.Podpora video formátu až 4k2k@30Hz s 24bit RGB/YcbCR

  4:4:4/YCBCR4:4:4,a až 4k2k@60Hz s 12bit YCBCR 4:4:4;

Sedmička.Podporuje 12bit Deep Color na kanál, maximální 36bit všechny kanály.

Osmička.Podporuje 3.0Gbps TMDS/600MHz pixel hodiny na kanál, maximum

  Celková kapacita TMDS je 18Gbps.

Devět.Podporuje nekomprimované audio, jako je LPCM.

10.Podporuje komprimované audio, jako jsou DTS Digital, Dolby Digital, DTS-HD,

    a Dolby True HD.

12.Podporuje průsmyk HDMI.

13.Podpora až 7.1CH digitálního prostředí na výstupu HDMI.

14.Podporuje až 5.1CH digitální obvod na výstupu Toslink.

15.Podporuje až 2.0 kanál analogové stereo na Stereo výstup.

16.Supports Standard Audio, DSD Audio a HD(HBR) Audio.

17.podporuje ARC(Audio Return Channel).

3.0 PŘÍSLUŠKY NA BALENÍ

1.HDMI/MHL Extraktor zvuku -----1 PCS

2.User manual--------------1 PCS

3.Power service--------------1 PCS

4.Remote Control-----------1 PCS(nepovinně)

4.0 POUŽITÍ

Přepíná několik tras signálů HDMI ze zdrojového zařízení, jako jsou DVD, Satelitní přijímač, Sad-top Box, DV Camera, přijímač A/V a jiné zařízení s povolenou HDMI, na zobrazovací zařízení s vysokou definicí, jako jsou HDTV a HDMI Ploché panelové displeje.

5.0 Jak to funguje

První.Pomocí kabelu HDMI připojte HD zdroj k vstupnímu portu HDMI.

Dva.Pomocí kabelu HDMI připojte HD displej k výstupnímu portu HDMI.

Tři.Pro audio připojení, vyberte jeden z následujících možností.

  a.Pro použití rozhraní HDMI použijte kabel HDMI z kroku 2 do   připojte audio přijímač k výstupnímu portu HDMI.Vaše audio   přijímač bude muset vyslat video signál do vašeho HD displeje.

  b.Chcete-li použít Toslink, použijte Toslink kabel pro připojení k audio zařízení.(Poznámka: Toslink nepodporuje Dolby Digital Plus.Prosím, změňte se.   zdroj vstupů& 35;39;s audio výstupem do jiného nastavení, je-li to nutné.)

  c.Chcete-li použít Coaxial, použijte koaxiální kabel připojit k Stereo audio   vybavení.

Čtyřko.Připojte napájecí adaptér.

Pětka.Poznámka: Pokud používáte Toslink kabel, ujistěte se, že gumová ochrana   tip kryt již byl odstraněn z obou konců před připojením   na zařízení.

6.0 Technické parametry

HDMI Source Port-----------------------...

Display Device Output Port-------------------...

Source Port Connector---------------outoutoutside-----outoutoutoutoutoutput---

Display Device Port Connector-----------------------19 PIN HDMI

----------------------...

Single Link Range-----------------------------3840& main;120;2160-----

Input Video Signal---------------------------0.5-1.0 Volts P-P

Input DDC Signal----------------------------T---5 Volts P-P(TTL)

------------------------...

Uh-----------------...   4Kx2K@ 50/60Hz

Audio output---HDMI pass-through;Up to 7.1CH;SPDIF output up to 5.1 ch;3.5mm stereo output audio

---...um--------------um----------...

Signal Speed------------------Up to 18Gbcs

Délka vstupního kabelu------------------8-804; 50ft/15m 24 AWMI HDMI   Kabel at1080P@ 24bit 60Hz

Délka výstupního kabelu-------------------8804; 50ft/15m 24 AWM HDMI   Kabel at1080P@ 24bit 60Hz

The kabel standard------------------------outoutput.0

Vertical Frequency Range---------...

Power Consuption(max.)----------------------4.Watts

Operace Teplota--------------------------------0---0 kostym8451;- 70 kostym8451;

--------------------------------...

Silent Adaptér--------------------------...

net Weight----------------------------0----------0.29kg

Dimension: L*W*H(mm)--------------------------------- -----150 jobs;64

7.0 Instalace a preventivní opatření

Aby se zabránilo elektrickému šoku, poškození produktu a chránit vaši bezpečnost, prosím všimněte si následujících:

1.Prosím, pomalu připojte nebo odpojte signální kabely a ne často připojte, odpojte, nebo   Zatřes s nimi.

2.Zařízení by nemělo být umístěno pod sluncem, deštěm a vlhkem nebo   Neznámé prostředí.

3.Tekuté položky by neměly být umístěny na zařízení.

4.Nainstalujte zařízení v blízkosti tepelných zdrojů, jako je oheň, napájení, nebo jiné zesilovače, které produkují teplo.

5.Nevkládej kov nebo jiné předměty do zařízení kromě   propojovací kabely s porty.

6.Nevybourejte zařízení sami, mělo by to být udržováno   profesionální údržbáři.
