1.0 ÚVOD

HDMI do konvertoru signálu CVBS, který převede HDM videosignál nebo audio signál na kompozitní video signál AV (CVBS) a stereo audio signály FL / FR, a zároveň podporuje postranní signály systému DVI.Pomoci uživatelům převést vysokou kvalitu HDMI video signálu do normálního CVBS signálu (standardní definice 480i, 576i,).Takže, že může hrát na TV, VHS VCR, DVD rekordéry, atd. Podpora NTSC a PAL dva TV formát.

2.0 FEATURES

První.převod, plug a play hardwaru bez jakéhokoliv softwarového ovladače;

Dva.podporuje protokol HDCP, podporuje HDMI 1.3;

Tři.Podpora NTSC a PAL dvou standardních televizních formátů;

Čtyřko.Jeden vstup HDMI, jeden výstup AV:

    Vstupy: HDMI x 1;

    Výstupy: CVBS x 1; L / R x 1;

Pětka.vstup HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz;

Šestka.Kompatibilní s DVI módem 800&_;600,1024x768,1280&1280& 35;120;720,1280&Up;120;1024 65292;

    1920+120;1080/@60hz;

Sedmička.CVBS výstup: 480I, 576I;

Osmička.Audio výstup: L/R kanály;

9.Rozměry 65306;100mm(W)x115mm(D)x 25mm(H).

3.0 PŘÍSLUŠKY NA BALENÍ:

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

1.HDMI TO CVBS CONVERTER------

2.User manual-----------------...

3.Power service-------------...

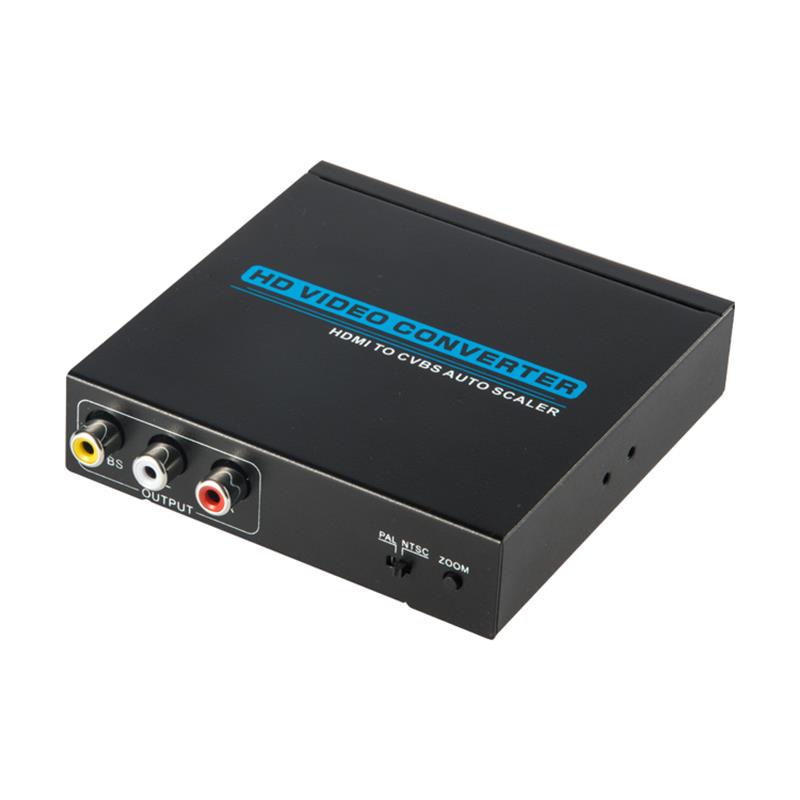

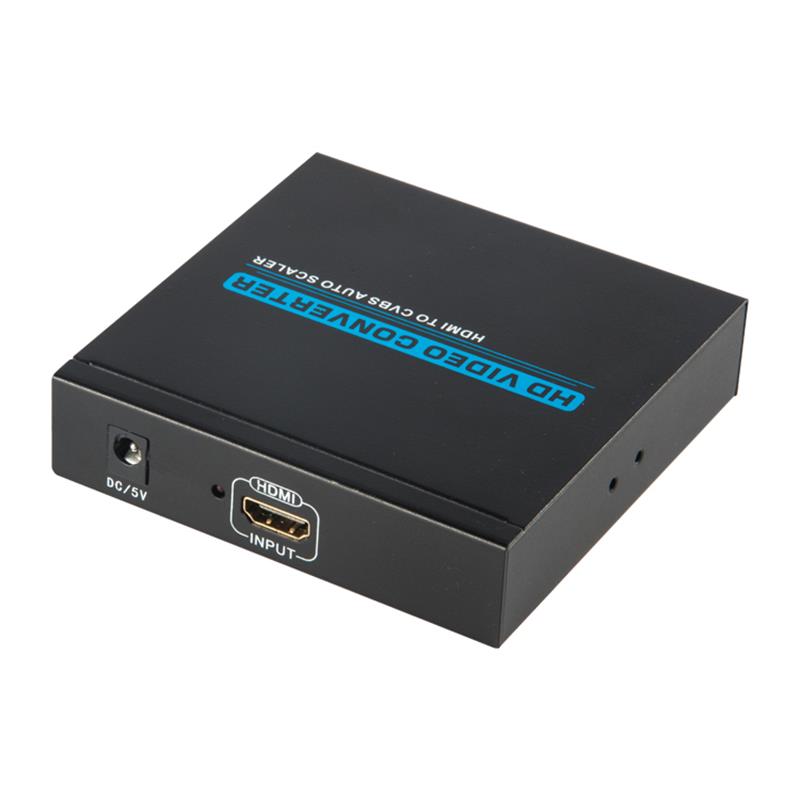

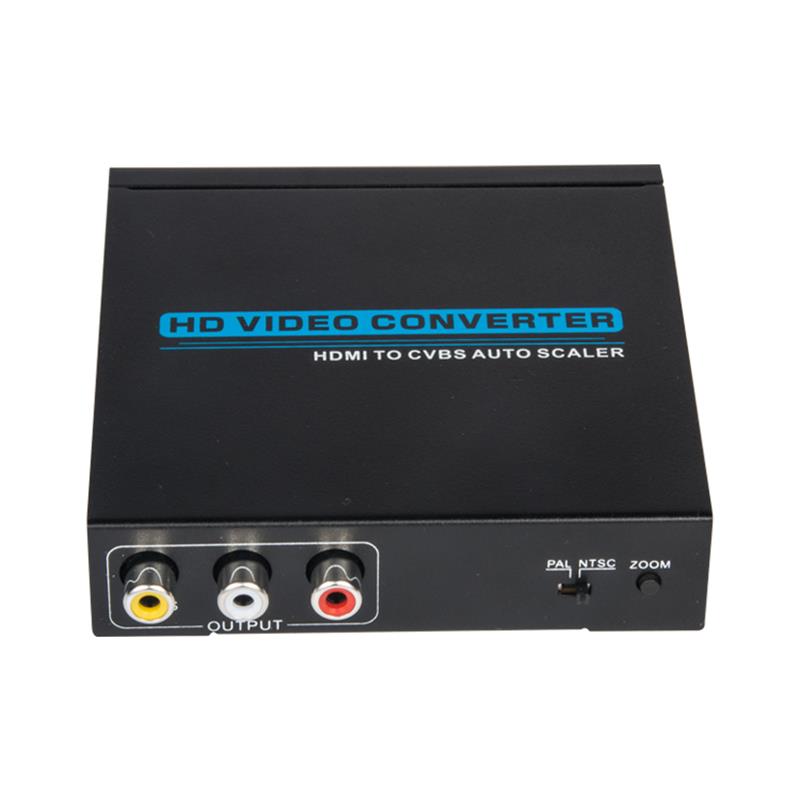

4.0 POPIS PANEL

Prosím, prostudujte níže uvedené výkresy obrazu a seznamte se s požadavky na signál, výstup (výstupy) a výkon.

DC 5V ---------------...----...------DC 5V input Port

POWER LED---------------------Power indikator

---2222222222222222222222D--...

A/V output------------------Connect TV

PAL / NTSC --PAL a NTSC standard format selektor switch

Tlačítko ZOOM -----změna velikosti obrázku na displeji obrazovky

5.0 OBLASTI POUŽITÍ

A. Civilní průmysl: set-top boxy, XBOX360, PS3, high-definition players.

B. Průmyslový sektor: kamera s vysokou definicí, videokamera, s touto společnou

    zobrazovací zařízení bude místo velké obrazovky HDMI televizní monitory, do

    snížit náklady a prostor.
