Přehled produktů:

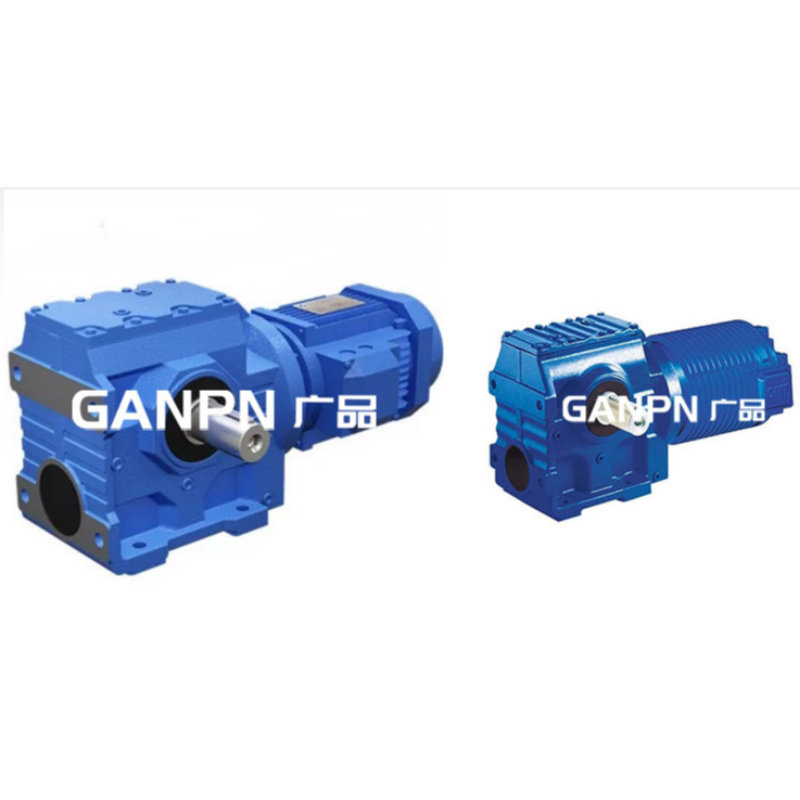

První.Snižování série S má vysoký technologický obsah.Má kombinaci šroubového zařízení a červa, který zlepšuje točivý moment a účinnost stroje.Tato řada výrobků má kompletní specifikace, široký rozsah otáčení, dobrou univerzálnost, vhodná pro různé instalační metody, bezpečný a spolehlivý výkon a dlouhou životnost a zavedla požadavky mezinárodních norem.

Dva.Konkávní konvexní povrch těla má funkci tepelného rozptylu, silné absorpce vibrací, nízký teplotní vzestup a nízký hluk.

Tři.Stroj má dobré těsnění výkonu a silnou adaptabilitu na pracovní prostředí.

Čtyřko.S řada helical červ zařízení reduktor má vysokou přesnost přenosu, zejména vhodné pro časté počáteční příležitosti.Může být napojena na různé reduktory a vybavena různými typy motorových pohonů a může být instalována v umístění 90-stupňového převodového provozu.

Pětka.Klíčové části šroubového redukčního zařízení jsou vyrobeny z vysoce odolných materiálů a speciálního tepelného zpracování.Mají vlastnosti vysoké přesnosti obrábění, stabilní převody, malý objem, velkou nosnost a dlouhou životnost.

Šestka.K redukci šroubových ozubených zařízení je možné použít různé druhy motorů, které tvoří mechatroniku a plně zajišťují kvalitu výrobku.

Funkce výkonnosti:

První.Kombinace Helical převodů a šnekových převodů, kompaktní konstrukce, velký redukční poměr.

Dva.Instalace: montážní režim: montáž chodidel, montáž dutých hřídel, montáž příruby, montáž torzního ramene, montáž malé příruby.

Tři.Vstupní režim: přímé připojení motoru, připojení motorového pásu nebo vstupní hřídel, vstup příruby připojení.

Čtyřko.Průměrná účinnost: zpomalovací poměr 7.5-69.39 je 77%; poměr 70.43-288 je 62%; a poměr kombinace S / R je 57%.

Pětka.A série R může získat větší rychlostní poměr.

Technické parametry:

Rozsah poměru rychlosti: základní typ 9.96-244.74, řada řady řady / R kombinace může dosáhnout 8608

Rozsah točení: 43-4200 NM

Rozsah výkonu: 0.18-22 kw

Strukturální forma:

Typ přípojky pro přípojku S-hřídelí SF typ rozšíření hřídele, příruba

S...S-znamená připojení na hřídel SA

Saf --hřídel namontovaná, příruba namontovaná

Základní model:

Instalace zásaditých chodidel: S37, s47, S57, s67, s77, S87, S97

Pevná hřídel s výstupní přírubou: SF37, sf47, SF57, sf67, sf77, sf87, sf97

Výstupní dutá instalace hřídele: SA37, sa47, sa57, SA67, sa77, SA87, sa97

Výstupní dutá hřídel s výstupní přírubou: saf37, saf47, saf57, saf67, saf77, saf87, saf97

Výstupní dutá hřídel s montážní typem torzního ramene: sat37, sat47, sat57, sat67, sat77, sat87, sat97

Dutý výstupní hřídel s malým instalačním typem příruby: SAZ37, SAZ47, SAZ57, SAZ67, SAZ77, SAZ87, SAZ97

Instalační typ nosné hřídele: ss37, ss47, ss57, ss67, ss77, ss87, ss97

Kombinace montáže zásadových chodidel: s37r17, s47r17, s57r17, s67r37, s777r37, s87r57, s97r57

Duté vstupy chodidel: sas37, sas47, sas57, sas67, sas77, sas87, sas97

Kombinace montáže zásadových chodidel: sa37r17, sa47r17, sa57r17, sa67r37, sa777r37, sa87r57, sa97r57

Typ instalace příruby výstupního výstupu z pevného hřídele: sfs37, sfs47, sfs57, sfs67, sfs77, sfs87, sfs97

Kombinace montážní příruby výstupního chodidla: sf37r17, sf57r17, sf67r37, sf777r37, sf87r57, sf97r57

Pevný vstup hřídele s přírubou: safs37, safs47, safs57, safs67, safs77, safs87, safs97

Výstupní dutá hřídel s výstupní přírubou: saf37r17, saf47r17, saf57r17, saf677r37, saf77r37, saf87r57, saf97r57

Výstupní dutá hřídel s malým instalačním typem příruby: sazs37, sazs47, sazs57, sazs67, Sazs87, Sazs97

Výstupní dutá hřídel s malou montážní kombinací příruby: saz37r17, saz47r17, saz57r17, saz677r37, saz7r37, saz87r57, saz97r57
