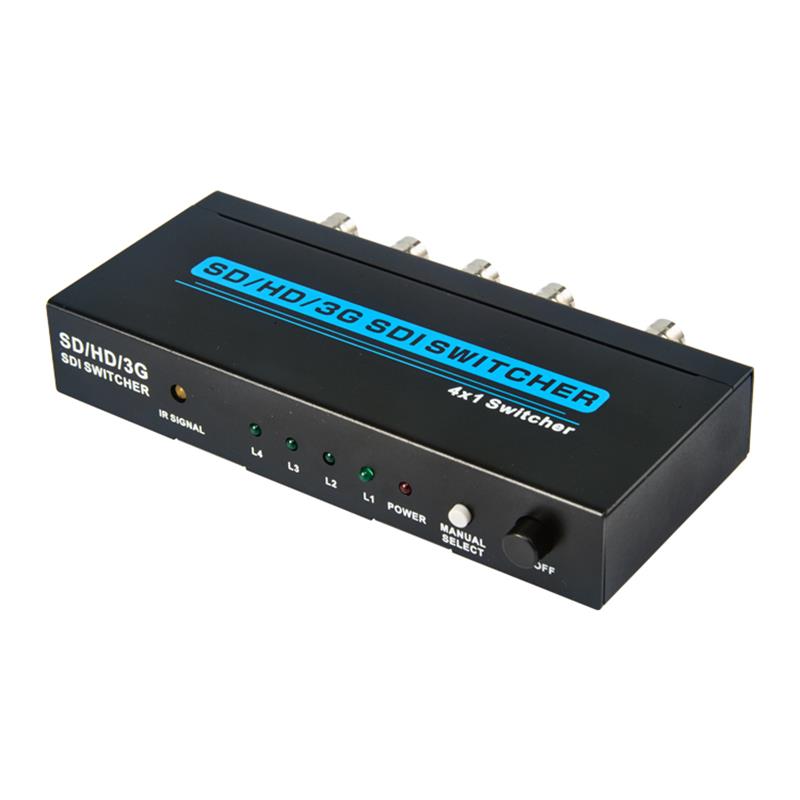

1.0 Úvod

Toto je přepínač signálů SDI, může přepínat více skupin SDI signálu na SDI HD monitor manuálním tlačítkem nebo dálkovým ovládáním.Tento produkt vestavěný automatické identifikace a kompatibilní s SD-SDI, HD-SDI, 3G-SDI všech formátů SDI signálu.Je to podpora 2.97Gbps šířka pásma, a podporuje bezztrátový přenos na dlouhé vzdálenosti.

2.0 Vlastnosti

První.         Podpora 4 SDI vstupního signálu přepínání na 1 HD SDI monitor.

Dva.         Podporuje SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) video formát.

Tři.         Vestavěná rovnováha kabelů, rekonvalescence hodin a pohon.

Čtyřko.         Podporuje rezoluce až do 1920&120;1080@60Hz.

Pětka.         Podporuje vstupní a výstupní vzdálenosti signálu až 300m pro SD signály, 200m pro HD signály a 100m pro 3G signály.

Šestka.         Podporuje 5-12V široké napětí.

3.0 Pa balení

Před pokusem o použití této jednotky se prosím podívejte na obal a ujistěte se, že následující věci jsou obsaženy v krabičce:

(1)4x1 SDI Switcher ---------------------------1PCS

(2)5V 1A DC Power Supply adapter ---------------1PCS

(3)Operation Manual--------------------1PCS

4.0 Specifikace

Frequency Bandwidth------------...---...

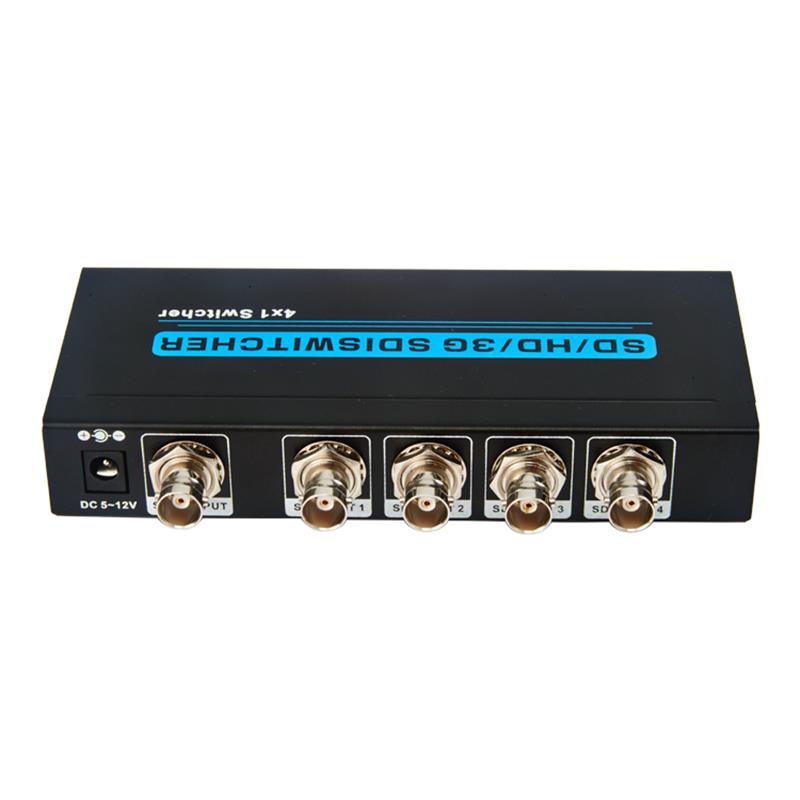

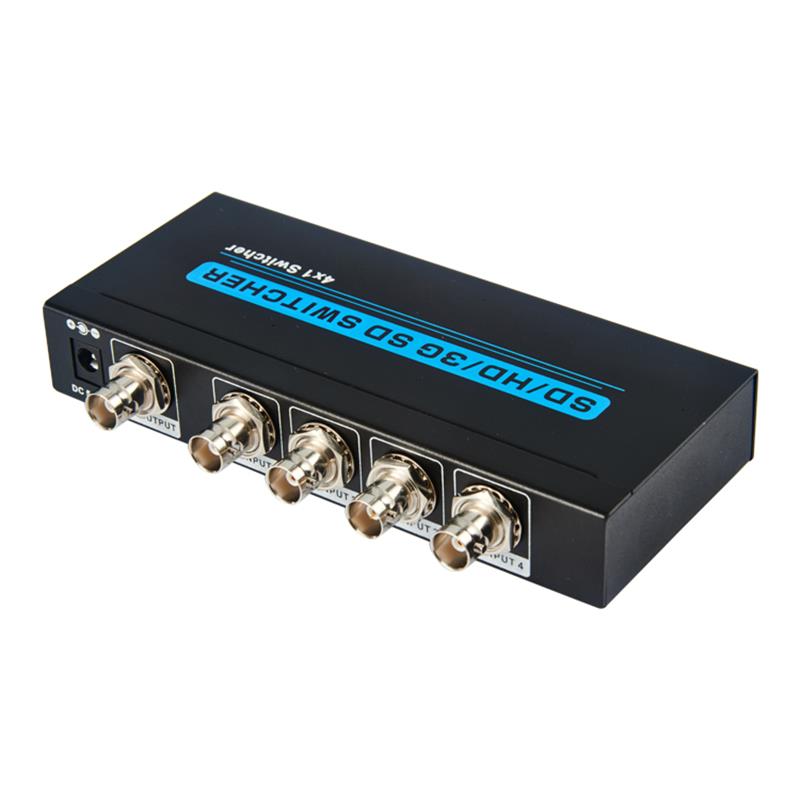

SDI Switcher Input Ports---------------4 x BNC Ženské vstupní porty

SDI Switcher Output Port---------------1 x BNC Female output port

Power Supply-------------------DC 5V 1A---

EBA Protection Human Body Model------------------------------------------------------- 177; 8kV (vzduchová mezera)

    object name (optional)

Dimensions (mm)-------------------------------150 (L) X 65(W) X 25 (H)

--------------...

Operační teplota-------------------0 176; C ~ 40 press 176; C / 32 object

Storage Temperature-----------------20176; C ~ 60 press 176; C / -4 jobs 176; F ~140 176; F

Relativní vlhkost--------------------20 ~ 90% RH (Non-kondenzace)

Power Consuumption (Max)-------------------...
