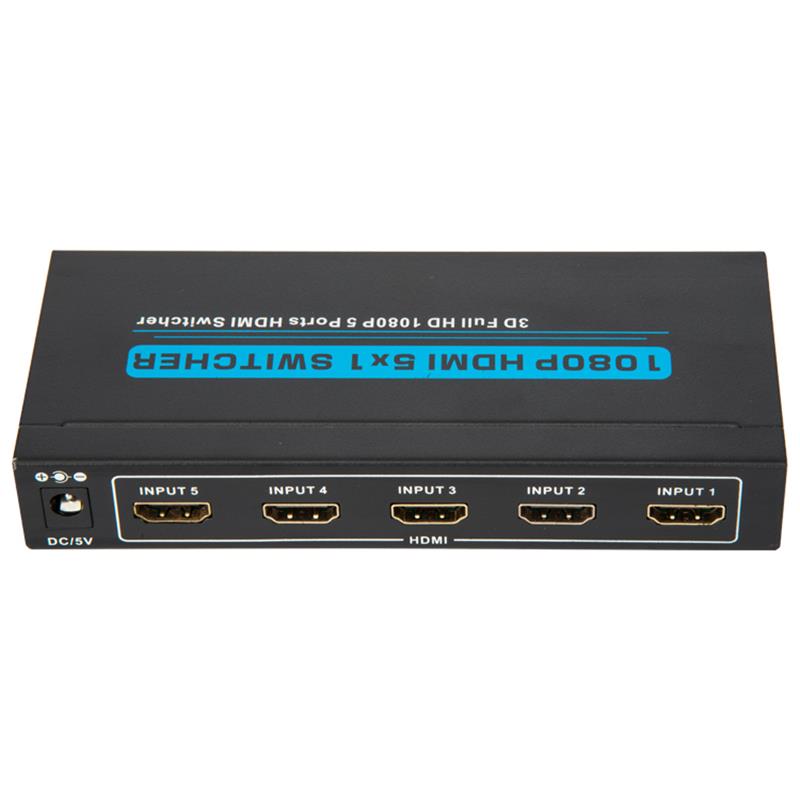

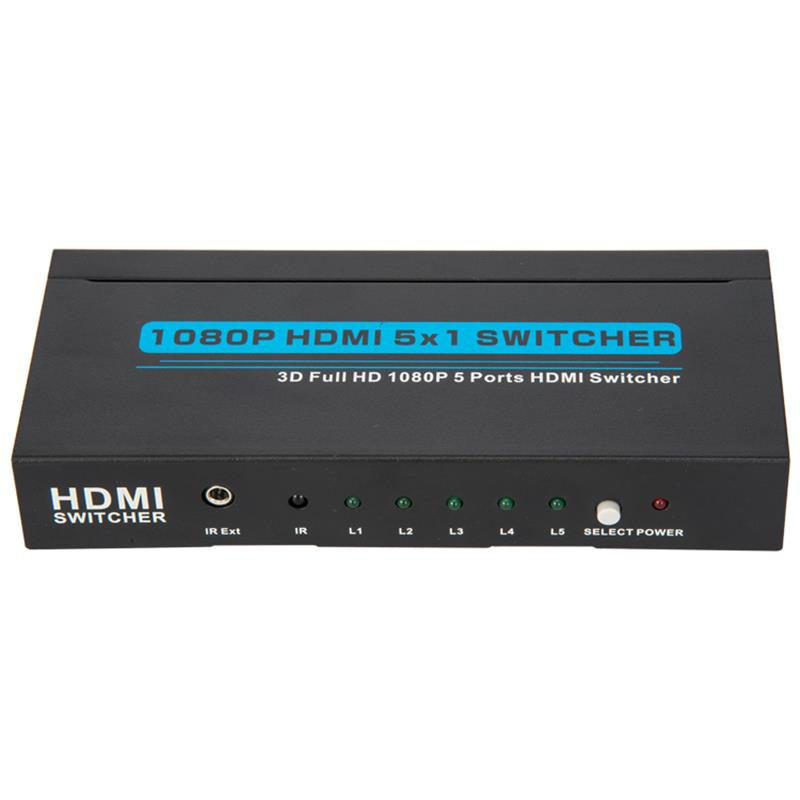

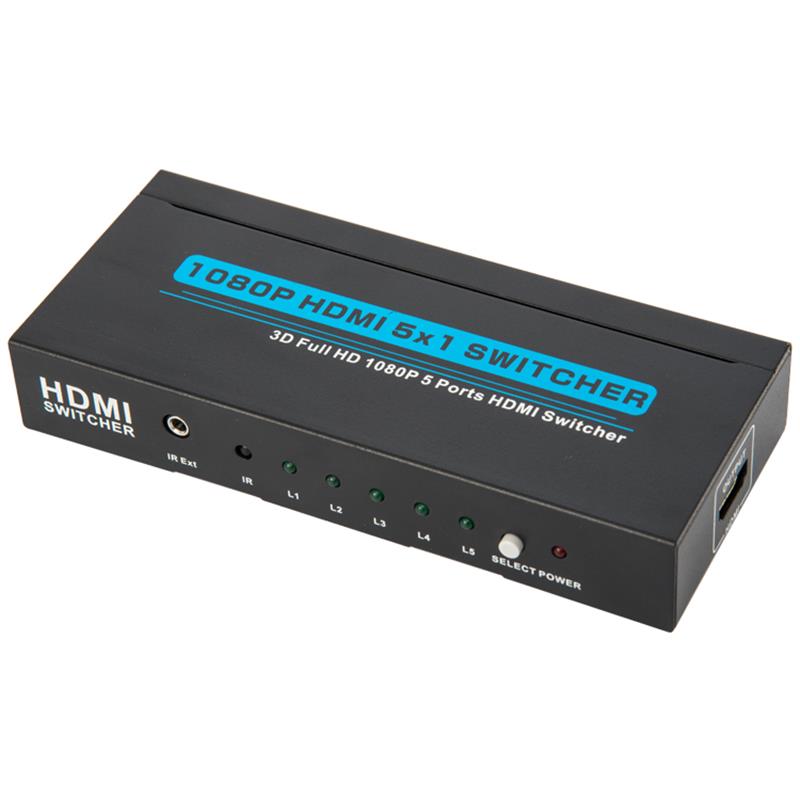

1.0 POPIS

HDMI Switch je výrobek, který může přepínat multi group HDMI signály na jedno vysoce definované zobrazovací zařízení, jako je HDTV, pomocí ručního tlačítka stisknutí.To může zabránit často připojování a odpojování kabelů.Může optimalizovat váš domácí divadelní systém k nejlepšímu efektu.

2.0 FEATURES

První.Přepínání se provádí automaticky při přenosu signálu na portech.

Dva.Podpora protokolu HDCP a použitelná pro zdrojové zařízení a vysokou definici   zobrazovací zařízení, jako jsou DVD a HDTV, které mají HDMI porty nebo digitální   porty a jsou v souladu s protokolem HDCP.

Tři.Podpora vysokých rozlišení až do zahrnutí 480i/p,576p,720i/p,1080i/p.

Čtyřko.Podpora HDMI1.3

Pětka.Rozšiřte přenosovou vzdálenost a zlepšte přenosový signál.

Šestka.Kompatibilní s DVI pomocí HDMI TO DVI adaptéru.

Sedmička.Plug-and-play.

Osmička.Vhodné pro připojení víceskupinových vstupních signálů k zobrazení na jednom HDTV.

Devět.Šetři prostor.Povolit několika zdrojům použití jednoho zobrazovacího zařízení s vysokou definicí   současně.

10.Konstrukce kovových krytů a celkové stínění bez rušení signálu.

11.Vyberte vstupní port ručně.

12.LED indikuje signál a režim napájení.

13.Energetický zdroj(Odkazujte prosím na technický parametr)

3.0 PŘÍSLUŠKY NA BALENÍ

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

HDMI 5x1 swinger------------...

5V DC Power Adaptér-------------------1PCS

Vzdálená kontrola-----------------------1PCS

IR Receiver Extension Cable-----------1PCS

User Manual------------------------1PCS

4.0 TECHNICKÝ PARAMETR PODROBNÝ

Product------------------... SWITCH 5X1 HDMI

Zdroj HDMI Vstup   Port---------... 5

Zobrazit zařízení   Output Port... 1

Přístav zdroje   Connector---------- 19 PIN HDMI(A TYP)

Zobrazit port zařízení   Connector--------- 19 PIN HDMI(A TYP)

HDCP Compliant---------------... ANO

Zdroj   Výběr zařízení-------------- Tlačítko IR   Dálkové ovládání

Input Video Signal------------------ 0.5-1.0 Volty P-P

Input DDC signal---------------- 5 Volts P-P(TTL)

Deep Color-------------------- 36bit

Single Link Range... 1920*1200

HDMI Version----... HDMI1.3

Bandwidth----------------- Až do 225Mhz

Signal Speed... Až 10.2Gbps

Délka vstupu   Kable---------------- Description

Délka na   output kabel----------------- Description

The kabel standard------------------ 28AWG HDMI1.3

Vertikální frekvence   Range--------------... 60Hz

Energie   Consution(max)------------ 3.5 Watts

Činnost   Teplota---------------- 0 slupky 8451; T0 70 pryskyřice;

Pracovní napětí... DC 5V

Napájecí adaptér------------------ 5V 1A

Net Weight(Kg)------------------ 0.39

Dimension: L creates 150 obložení 215; 64 obložení 215; 25
